ACE Laser Compact 1313 1.5 R

SKU : 141101

Jako součást rodiny strojů ACE Laser, která nastavuje nová měřítka v oblasti cen a výkonu, přesvědčuje tato konstrukční řada ve výkonnostní třídě kompaktních modelů. Díky kvalitním součástem a výkonným softwarovým možnostem nabízí všechny důležité nástroje a funkce pro efektivní a hospodárné plnění vašich úkolů v oblasti řezání. Kromě toho je tato řada díky kompaktní konstrukci vhodná i pro menší dílny.

  • moderní, prostorově úsporný design
  • výkonný řídicí software s funkcí Nesting
  • vysoce výkonný laserový zdroj od firmy Raycus
  • řezací hlava s funkcí Auto-Focus
Pracovní prostor
Rozměr pracovního stolu (délka x široký) 1300 mm x 1300 mm
Maximální hmotnost obrobku 250 kg
Zrychlení osy X, Y 5 m/s²
Dráha pojezdu
Dráha pojezdu - osa X 1320 mm
Dráha pojezdu - osa Y 1320 mm
Dráha pojezdu - osa Z 80 mm
Rychlý chod
Rychlý chod 40 m/min
Přesnosti
Polohovací přesnost X/Y osy ± 0,03 mm
Opakovaná přesnost - osa X/Y ± 0,02 mm
Laser
Vláknový laser 1500 W
Laserový zdroj Raycus
Délka hřídele 1,08 ± 10% µm
Výkonné upnutí 6 kW
Řezný výkon pro stavební ocel 12 mm
Řezný výkon pro ušlechtilou ocel 4 mm
Řezný výkon pro hliník 3 mm
Míry a váhy
Rozměry 2,52 m x 2,17 m x 1,88 m
Hmotnost 2040 kg

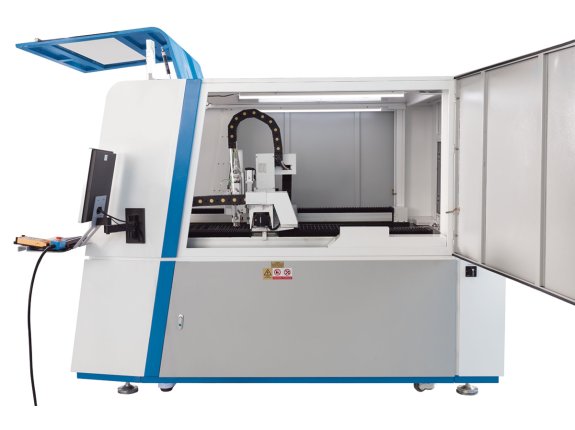

  • Podstavec stroje tvoří stabilní ocelová konstrukce, s výrobou související pnutí materiálu jsou v rámci výrobního procesu zcela eliminována
  • Portál tvoří konstrukce z hliníkového tlakového odlitku, jejíž nízká hmotnost, vysoká pevnost a oboustranný servopohon umožňují vynikající dynamiku
  • Lineární vedení ve všech osách jsou nenáročná na údržbu, dlouhodobě přesná a vytvořená pro vysoké rychlosti řezání
  • Nadprůměrnou polohovou přesnost garantují vysoce kvalitní kuličkové šrouby ve všech osách
  • Centrální mazání dodává mazivo do všech vodicích prvků a usnadňuje tak údržbu a prodlužuje životnost
  • Pro zajištění bezpečnosti osob a životního prostředí je řezací systém vybaven uzavřeným krytem
  • Skrze okno ze speciálního ochranného skla ve dveřích může obsluha přímo sledovat proces řezání

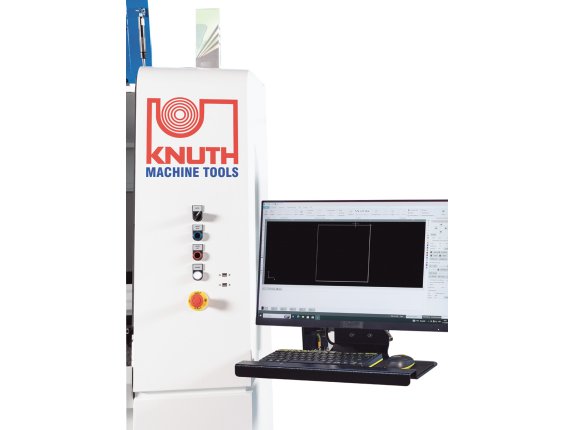

Řízení

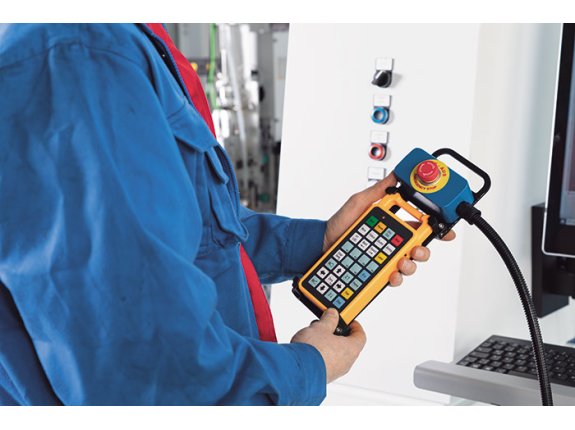

  • Výkonné počítačové řízení má působivě jednoduchou obsluhu pomocí ovládacího panelu optimalizovaného pro ovládání
  • Technologická databáze parametrů řezání a přednastavených cyklů pro různé kovy
  • Efektivní opracování řezem je podporováno jednoduchým ovládáním softwaru při výběru procesních parametrů
  • Magnetické a proporcionální ventily řídí nastavení tlaku v procesu řezání prováděné v řídicím systému

Software pro Nesting

  • Software Cypcut poskytuje všechny potřebné funkce pro zpravování kontury řezu a ukazuje uživateli aktuální provozní stav
  • Automatický nesting šetří obsluze mnoho času, umožňuje jí provádět případně potřebná nastavení a je zárukou minimálních ztrát materiálu
  • Software navíc obsahuje předem definované vzorce nestingu, které pokryjí mnoho praktických použití

Řezací hlava

  • Mnohokrát osvědčená řezací hlava značky RAYTOOLS má integrovanou ochranu proti kolizi, automatické fokusové nastavení polohy a výškovou kontrolu
  • V rozsahu 25 mm (+10 ~ -10 mm) lze automaticky seřizovat zaostřovací čočky s přesností 0,05 mm
  • Ohnisko laserového paprsku se tam může průběžně přizpůsobovat vlastnostem materiálu i během programu
  • Držák čočky v zásuvném provedení umožňuje rychlou a snadnou výměnu

Laserové zdroje

  • Modely ACE Laser Compact R jsou vybaveny výkonným laserovým zdrojem od firmy Raycus
  • Laserové zdroje Raycus jsou známy svou vysokou spolehlivostí, vysokým elektrooptickým účinkem při vysoké hustotě energie a šířce pásma modulačního kmitočtu
  • Nízkoúdržbové vedení paprsku nad ohebnými kabely z optického vlákna je navíc extrémně robustní a vyznačuje se dlouhou životností

CypCut CNC-control SKU:
CypCut CNC-control
CypCut CNC-control SKU:
Ytterbium vláknový laser Raycus
Ytterbium vláknový laser Raycus SKU:
Světlovodný kabel
Světlovodný kabel SKU:
Vysokotlaká řezná hlava s automatickým fokusovým nastavením polohy
Vysokotlaká řezná hlava s automatickým fokusovým nastavením polohy SKU:
Automatické fokusové nastavení polohy
Automatické fokusové nastavení polohy SKU:
Ochranná kabina laseru
Ochranná kabina laseru SKU:
Automatická plynová konzole s regulačními ventily kyslíku a dusíku
Automatická plynová konzole s regulačními ventily kyslíku a dusíku SKU:
Cirkulační chladič chladicí vody
Cirkulační chladič chladicí vody SKU:
Software CAD/CAM (CypCut)
Software CAD/CAM (CypCut) SKU:
Návod k obsluze a programování
Návod k obsluze a programování SKU:
stabilizátor napětí
stabilizátor napětí SKU:
Kemper odsávací a filtrační systém
Kemper odsávací a filtrační systém SKU: 253848
Kemper odsávací a filtrační systém
Redukční ventil kyslíku 200 bar / plynulá regulace 0–20 bar SKU: 254030
Redukční ventil kyslíku 200 bar / plynulá regulace 0–20 bar
Redukční ventil dusíku 200 bar až 50 bar, 1stupňový SKU: 254031
Redukční ventil dusíku 200 bar až 50 bar, 1stupňový
Redukční ventil kyslíku 300 bar / 0–20 bar SKU: 254032
Redukční ventil kyslíku 300 bar / 0–20 bar
Redukční ventil dusíku 300 bar / 0–50 bar SKU: 254033
Redukční ventil dusíku 300 bar / 0–50 bar
Vanterm odsávací a filtrační systém SKU: 254173
Vanterm odsávací a filtrační systém
