AHK M 1230 NC

SKU : 182640

Řada AHK M byla vyvinuta jako moderní, levná NC alternativa k CNC ohraňovacím lisům. Mnoho operátorů je obeznámeno s prací bez programování CNC a tato modelová řada kombinuje osvědčenou techniku s moderními bezpečnostními standardy. Zadní doraz v osách X a R, stejně jako hloubkový doraz ve válcích, lze nastavit přímo nebo lze do NC řízení uložit ohýbací kroky pro automatický provoz prostřednictvím dotykové obrazovky. Tato řada podává přesvědčivý výkon při výrobě obrobků s opakujícími se materiály a konturami.

  • Ocelová konstrukce svařovaná bez pnutí
  • Horní čelist s torzní hřídelí
  • NC řídicí systém s dotykovou obrazovkou HMI
  • Zadní doraz s osou X a R
  • Horní nástroj evropského stylu
Připraveno k okamžitému dodání
Pracovní prostor
Tlakový výkon 30 t
Délka zkosení 1250 mm
Vzdálenost mezi stojany 1010 mm
Vyložení 255 mm
Zdvih 150 mm
Šířka rozevření 265 mm
Šířka stolu 130 mm
Dráha pojezdu
Dráha pojezdu v ose X 500 mm
Dráha pojezdu v ose R 140 mm
Posuv
Rychlost ohýbání 10 mm/s
Rychlý chod 120 mm/s
Rychlost zpětného chodu 70 mm/s
Výkony pohonů
Výkon motoru hlavního pohonu 3 kW
Výkon motoru X 0,55 kW
Výkon motoru R 0,25 kW
Míry a váhy
Objem nádrže hydrauliky 90 I
Rozměry 1,76 m x 1,38 m x 2,14 m
Hmotnost 1700 kg

Rám stroje a horní čelist

  • Rám stroje je velmi přesná svařovaná ocelová konstrukce s minimálním pnutím, pevnou ohýbací čelistí a oboustrannými hydraulickými válci
  • Velké vyložení a úzký stůl poskytují velký volný prostor pro komplexní ohýbací kroky

Hydraulický systém

  • Hydraulická jednotka s nádrží šetří místo a celá konstrukce je výztužná, umístěná nahoře v rámu stroje
  • Přesné polohování horní čelisti je zajišťováno torzní hřídelí, jež spojuje výškové dorazy obou válců

Přední ukládací ramena

  • S každý ukládacím ramenem je možné snadno pohybovat, je výškově nastavitelné a stabilní
  • Dorazový pásek na ukládací ploše pomáhá při vyrovnávání obrobku

Ohýbací nástroje

  • Upínání nástrojů Promecam zaručují velký výběr ohýbacích nástrojů
  • Manuální rychloupínání upínáku nástroje zkracuje dobu výměny
  • Matrice má 4 pevné čelisti ohýbadla pro široké spektrum obrobků

Bezpečnost a produktivita

  • Koncepce bezpečnosti je založena na nejaktuálnějších předpisech CE
  • Světelné celoplošné závory spolehlivě chrání pracovní oblast

Řízení

  • Zadávání a vyvolání všech funkcí probíhá přímo na dotykové obrazovce
  • V manuálním provozu mohou být všechny osy polohovány pomocí motoru a nastavené hodnoty se zobrazí na displeji
  • V poloautomatickém provozu dochází přímo k najíždění na hodnoty zadané obsluhou
  • V automatickém provozu jsou naprogramované ohýbací kroky polohovány automaticky
  • V paměti může být uloženo 500 datových souborů, kromě toho mohou být programy uloženy na externích discích a pak znovu importovány
  • Po vypnutí zobrazení zůstává poloha os zachována
  • Kromě USB rozhraní má stroj na obslužném pultu i připojení na síť

Zadní doraz

  • Dobrá stabilita NC řízených zadních dorazů je důležitým faktorem pro vynikající přesnost obrábění
  • Lineární vedení a velkoryse dimenzovaná kuličková vřetena jsou bezúdržbová a robustní
  • Motorová osa R usnadňuje přesné seřízení výšky dorazu
  • Boční polohování dorazových kolíků se provádí na stabilním lineárním vedení s lehkým chodem

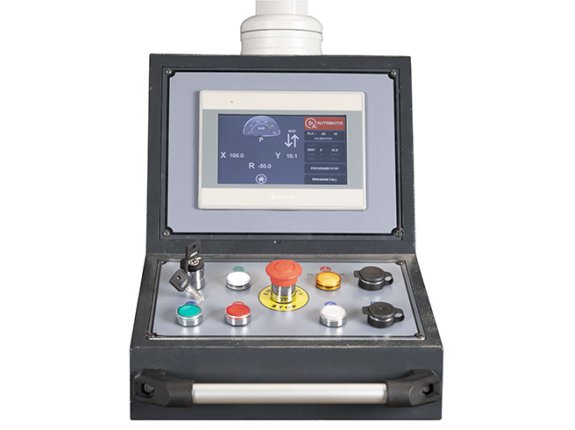

Řídicí systém NC Weintek 7'' SKU:
Řídicí systém NC Weintek 7''
Řídicí systém NC Weintek 7'' SKU:
Motorový zadní doraz osy X
Motorový zadní doraz osy X SKU:
Motorový zadní doraz osy R
Motorový zadní doraz osy R SKU:
European Style spodní nástroj 4V
European Style spodní nástroj 4V SKU:

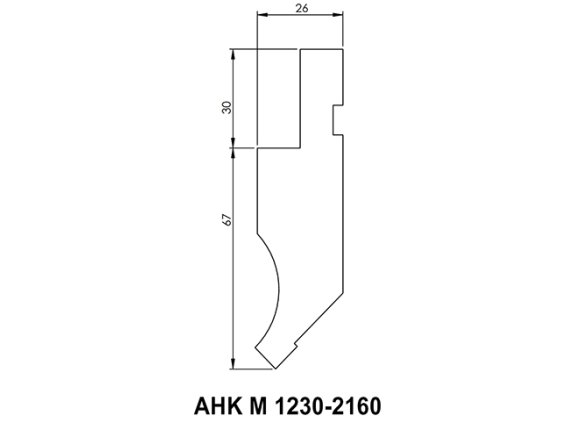

European Style horní nástroj v = 67 mm (segmentovaný)
European Style horní nástroj v = 67 mm (segmentovaný) SKU:
laserový optický bezpečnostní systém
laserový optický bezpečnostní systém SKU:
Celoplošná světelná závora
Celoplošná světelná závora SKU:
Přední nosná ramena (2 kusy)
Přední nosná ramena (2 kusy) SKU:
Nožní pedál s nouzovým vypínačem
Nožní pedál s nouzovým vypínačem SKU:
Provozní návod
Provozní návod SKU:
Prodloužení zadního dorazu osy X pro AHK M NC
  • Délka posuvu osy X se zvyšuje na 1 000 mm, aby bylo možné zpracovat větší plechové tabule a provádět komplexní operace
Prodloužení zadního dorazu osy X pro AHK M NC SKU: 253658
Prodloužení zadního dorazu osy X pro AHK M NC
  • Délka posuvu osy X se zvyšuje na 1 000 mm, aby bylo možné zpracovat větší plechové tabule a provádět komplexní operace
dodatečný kolík zadního dorazu (kus) pro AHK M NC SKU: 253725
dodatečný kolík zadního dorazu (kus) pro AHK M NC
