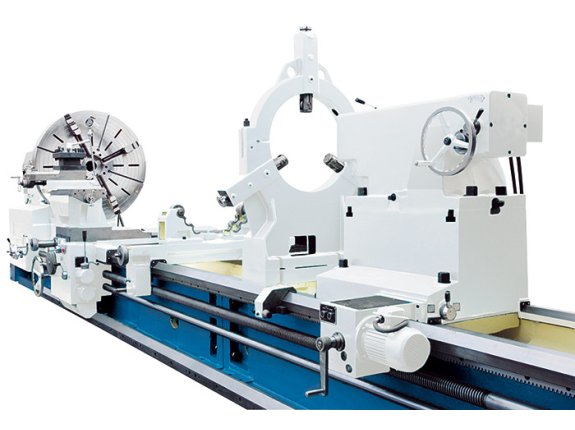

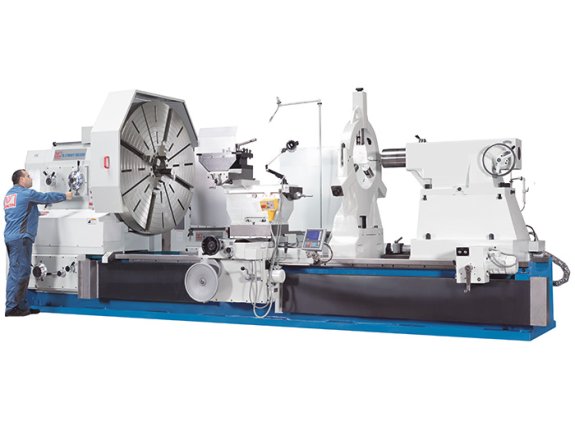

DL E Heavy 800/3000

SKU : 300512

Se stroji řady DL E Heavy můžete obrábět opravdu velké točné průměry a délky obrobků. Tato řada soustruhů je řešením pro konvenční obrábění obrobků o délce až 8 000 mm a průměru nad 1 600 mm. Obzvláště široké a silně žebrované lůžko stroje vyhovuje vysokým hmotnostem obrobků. Výkonné motory pohánějí hlavní vřeteno přes jemně nastavitelnou lamelovou spojku. Rychlý posuv v suportu je obzvláště efektivní pro velké délky lůžka, a také těžký koník se pohybuje pomocí motorového pohonu.

  • Vzdálenost hrotů až 8 000 mm
  • Otvor vřetena 130 mm
  • Výkonný motor
  • Rychloposuv v ose X a Z
  • Kompletně s namontovanou indikací polohy 3 os
Pracovní prostor
Délka obrobku (max.) 3000 mm
Oběžný průměr stroje nad ložem 1600 mm
Oběžný průměr nad suportem 1280 mm
Obrobek, hmotnost (max.) 6000 kg
Šířka lože 970 mm
Maximální hmotnost obrobku mezi hroty 6000 kg
Max. hmotnost obrobku při upnutí do sklíčidla 1500 kg
Dráha pojezdu
Dráha pojezdu - osa X 820 mm
Dráha pojezdu - osa Z 2800 mm
Dráha pojezdu - osa Z1 200 mm
Rozsah naklápění horních saní ± 180°
Hlavní vřeteno
Otáčky vřetena (vpravo) 2,5 1/min - 250 1/min
Otáčky vřetena (vlevo) 3,15 1/min - 250 1/min
Vrtání vřetena 130 mm
Upnutí vřetena ISO A2-15
Rychlý chod
Rychlý chod v ose X 1870 mm/min
Rychlý chod v ose Z 3740 mm/min
Posuv
Posuv - osa X 0,064 mm/ot. - 12 mm/ot.
Posuv - osa Z 0,032 mm/ot. - 6 mm/ot.
Posuv - osa Z1 0,016 mm/ot. - 3 mm/ot.
Řezání závitů
Řezání závitů, metrické 1 mm - 120 mm
Řezání závitů, diametrální (42) 30 - 1/4 DP
Řezání závitů, modulové 0,5 mm - 60 mm
Řezání závitů, whitworth (48) 0,5 - 60 TPI
Koník
Průměr pinoly koníku 160 mm
Kužel pinoly koníku metrické 80
Zdvih pinoly koníku 300 mm
Příčné nastavení koníku ± 2,5 mm
Výkony pohonů
Výkon motoru hlavního pohonu 22 kW
Míry a váhy
Rozměry 6,04 m x 2,06 m x 2,23 m
Hmotnost 12900 kg

  • Mimořádně velký úběr, umožněný zvláště silným motorem 22 kW
  • Težký a velkoryse dimenzovaný litinový rám s žebry vyztuženým ložem, vibrace jsou redukovány na minimum
  • Indukčně kalená a broušená vedení lože
  • Odolná lamelová spojka pro pohon hlavního vřetena
  • Separátní rychlý motor pro přísuv ve směru X a Z
  • Ovladač (joystick) pro posuv X a Z přímo na suportu
  • Koníka lze motoricky nastavit (všechny modely od vzdálenosti hrotů 3 000 mm)
  • Bohatě dimenzované uložení vřetena
  • Dodávka je provedena s kompletně namontovanou indikací polohy ve 3 osách
  • Pojistná spojka proti přetížení v zámkové skříni

Indikace polohy 3 os

  • Vyšší pracovní přesnost
  • Menší poruchovost
  • Velká výrobní spolehlivost
  • Podstatná úspora času
  • Zvýšení produktivity
  • Optimálně čitelné zobrazení
  • Funkce odpovídají potřebám uživatele
  • Přehledně uspořádaná klávesnice
  • Rozlišení 0,01 / 0,005 mm
  • Zadávání hodnot souřadnic
  • Zachování polohy os při vypnutém zobrazení
  • Výpočet roztečné kružnice
  • Funkce kalkulačky
  • Zásobník pro 10 nástrojů
  • Přepínání poloměr / průměr
  • Přepočet mm/inch
  • Namontování bez problémů a provoz bez údržby
  • Zobrazení horních saní (Z0) a saní lože (Z1) u soustruhů, buď odděleně, nebo v rozdílovém / součtovém spojení

3 zobrazení polohy ve třech osách SKU:
3 zobrazení polohy ve třech osách
3 zobrazení polohy ve třech osách SKU:
Čtyřčelisťová lícní deska Ø 1400 mm
Čtyřčelisťová lícní deska Ø 1400 mm SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Pevná luneta 220-630 mm
Pevná luneta 220-630 mm SKU:
Motorizovaný koník
Motorizovaný koník SKU:
Pracovní svítilna LED
Pracovní svítilna LED SKU:
Středicí hroty
Středicí hroty SKU:
Redukční pouzdro
Redukční pouzdro SKU:
Základové šrouby
Základové šrouby SKU:
Centrální mazání
Centrální mazání SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Provozní návod
Provozní návod SKU:
SKU: 250643
SKU: 250644

Zdroje a dokumenty ke stažení

Volitelné příslušenství

Prozkoumat nabídku kompatibilního příslušenství skladem

Příslušenství soustruhů Rychle přestavitelný doraz dutého vřetena velikost 11: 110-130
SKU : 103027 910,00 €

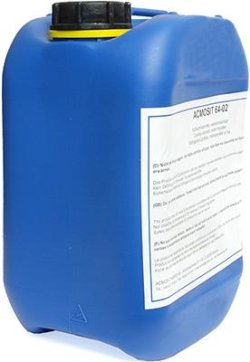

Chladicí , olejové a mazací zařízení Koncentrovaná chladicí kapalina 5 l
