CNC soustruhy pracující v cyklech Forceturn

Automatický výměnný držák na 4 nože

Volitelné příslušenství: pevné lůžko až do 400 mm průměru

Lehká manipulace: k polohování je možné připojit koník na suport

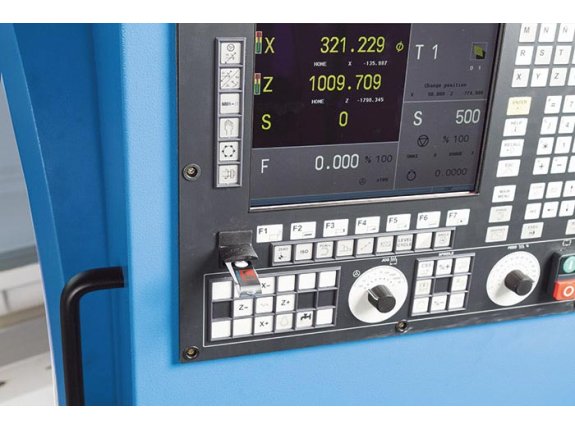

Kompaktní obslužná jednotka s elektronickými ručními kolečky

Rozhraní pro přenos dat, výkyvná řídící obslužná jednotka

Rozhraní USB

Příklad masky cyklu zapichování

Forceturn 800.30

SKU : 100354

Naše řada Forceturn je optimálním řešením pro zákazníky, kteří chtějí obrábět velké díly na výkonném CNC soustruhu. Robustní konstrukce s plochým lůžkem zajišťuje vysokou přesnost při obrábění těžkých obrobků, které mohou být dlouhé až 5 000 mm. Ovládání je snadné a má funkci teach-in. Dvě elektronická ruční kolečka umožňují ovládat stroj podobně jako ruční soustruh. Volitelné vybavení umožňuje přizpůsobení speciálním požadavkům. Díky tomu je řada Forceturn nejlepší volbou pro oddělení údržby nebo pro výrobu jednotlivých dílů.

Výkonný hlavní pohon pro těžké třískové obrábění
4polohový měnič nástrojů
Manuální provoz je možný 2 elektronickými ručními kolečky
Programování cyklů pro sériovou výrobu

Pracovní prostor
Oběžný průměr stroje nad ložem	818 mm
Šířka lože	450 mm
Výška hrotů	420 mm
Oběžný průměr nad suportem	570 mm
(Max.) délka obrobku	3100 mm

Dráha pojezdu
Dráha pojezdu - osa X	450 mm
Dráha pojezdu - osa Z	3000 mm

Hlavní vřeteno
Rozsah regulace otáček	20 1/min - 1500 1/min
Upnutí vřetena	A1-11
Vrtání vřetena	105 mm

Rychlý chod
Rychlý chod v ose X	5000 mm/min
Rychlý chod v ose Z	5000 mm/min

Nosič nástrojů
Počet nástrojových míst	4 ks

Přesnosti
Polohovací přesnost v ose X	0,015 mm
Polohovací přesnost v ose Z	0,02 mm
Opakovaná přesnost - osa X	0,007 mm
Opakovaná přesnost - osa Z	0,01 mm

Koník
Kužel koníku	5 MK
Průměr pinoly koníku	105 mm
Zdvih pinoly koníku	170 mm

Výkony pohonů
Výkon motoru hlavního pohonu	22 kW
Hlavní pohon, konstantní zatížení	15 kW
Výkon motoru X	2 kW
Výkon motoru Z	3,6 kW
Celkový příkon	40 kVA

Míry a váhy
Rozměry	5,5 m x 2,25 m x 2,25 m
Hmotnost	6000 kg

Nejdůležitější novinky

Fagor 8055i FL-TC přesvědčuje jednoduchým, snadno zvládnutelným programováním cyklů, komfortním editorem profilů pro sériovou a kusovou výrobu složitých obrobků
Bezpečnost obsluhy, podpořená vynikající grafickou simulací
2 elektronická ruční kolečka na pultu obsluhy pro ruční provoz, také pro jednoduché a rychlé seřízení nových obrobků a nástrojů

Konstrukce stroje

Lože stroje, konstruované a vyrobené na základě mnoha zkušeností, se vyznačuje velkoryse dimenzovanými vedeními - kalenými, broušenými a opatřenými speciálním povlakem
Výkonný servomotor hlavního pohonu pro těžké obrobky až do 1 700 kg
Výkonné zařízení pro oběh chladicího prostředku a automatická jednotka centrálního mazání jsou dodávány seriově
Otvor vřetena 85 mm (modely 630) nebo 105 mm (modely 800)

Vřeteno

Plynule programovatelné a regulovatelné otáčky vřetena s automatickou 3stupňovou hlavní převodovkou

Hlavní převodovka

Výkon motoru 15/22 kW

Měnič nástrojů

Automatický, těžký 4-místný držák nožů servo pro programem řízenou výměnu nástrojů

Řízení Fagor 8055i FL-TC SKU:

Numerická řízení FAGOR 8055 se vyznačují snadnou obsluhou a velmi jednoduchým ovládáním
Pro zadávání obrysu je k dispozici grafický editor profilu. Pomocí editoru je možné vytvořit žádaný obrys přímo podle údajů z výkresu obrobku
Graficky znázorněné cykly mohou být použity jak samostatně, tak i libovolně sestavené do uživatelského programu
Cyklové řízení Fagor 8055i FL-TC je výkonná řídicí jednotka, navržená tak, aby splňovala potřeby i těch nejnáročnějších aplikací na obráběcích strojích. Její výpočetní výkon a vysoká rychlost umožňuje nabízet vysoké výkony a velkou flexibilitu programů.

Editor profilu
Dále ještě lze programovat v DIN ISO
Pevné cykly jsou podporovány graficky s možnostmi definování geometrie
Existuje vícechodý závitový cyklus
Oprava závitu s cyklem
Grafická simulace úplného zobrazené těles, také simultánně s obráběním
Jednoduché používání správy nástrojů
Přpojení USB
Přípojka RS 232
Funkce Look Ahead (75 souborů)
Čas zpracování věty 1,5 ms
Compact Flash lze rozšířit až na 2 GB
Jsou připravené volitelné funkce os C pro soustruhy
Volitelně s uživatelskou pamětí až 1 MB RAM
Volitelné volné M-kódy, vstupy a výstupy

Řízení Fagor 8055i FL-TC

2 elektronická ruční kolečka

Skllíčidlo tříčelisťové Ø 300 mm

Automatická 3 st. převodovka

4-místný servodržák nožů

Systém chlazení chladicí kapalinou

Centrální mazání

Koník

Pracovní osvětlení

Nástroje obsluhy

Návod k obsluze a programování

Řízení Fagor 8055i FL-TC

Numerická řízení FAGOR 8055 se vyznačují snadnou obsluhou a velmi jednoduchým ovládáním
Pro zadávání obrysu je k dispozici grafický editor profilu. Pomocí editoru je možné vytvořit žádaný obrys přímo podle údajů z výkresu obrobku
Graficky znázorněné cykly mohou být použity jak samostatně, tak i libovolně sestavené do uživatelského programu
Cyklové řízení Fagor 8055i FL-TC je výkonná řídicí jednotka, navržená tak, aby splňovala potřeby i těch nejnáročnějších aplikací na obráběcích strojích. Její výpočetní výkon a vysoká rychlost umožňuje nabízet vysoké výkony a velkou flexibilitu programů.

Editor profilu
Dále ještě lze programovat v DIN ISO
Pevné cykly jsou podporovány graficky s možnostmi definování geometrie
Existuje vícechodý závitový cyklus
Oprava závitu s cyklem
Grafická simulace úplného zobrazené těles, také simultánně s obráběním
Jednoduché používání správy nástrojů
Přpojení USB
Přípojka RS 232
Funkce Look Ahead (75 souborů)
Čas zpracování věty 1,5 ms
Compact Flash lze rozšířit až na 2 GB
Jsou připravené volitelné funkce os C pro soustruhy
Volitelně s uživatelskou pamětí až 1 MB RAM
Volitelné volné M-kódy, vstupy a výstupy

8dílný hydr. revolver VDI 40 Sauter

8dílný hydr. revolver VDI 40 Sauter SKU: 254036

Řetězový přepravník třísek SKU: 254039

Volitelné příslušenství

Prozkoumat nabídku kompatibilního příslušenství skladem

Příslušenství soustruhů Rychle přestavitelný doraz dutého vřetena velikost 10: 90-110 m

SKU : 103026 420,00 €

Chladicí , olejové a mazací zařízení Koncentrovaná chladicí kapalina 5 l

SKU : 103184 130,00 €

Frézovací a vrtací adaptéry Redukční pouzdro MK 5/2

SKU : 103835 19,60 €

Frézovací a vrtací adaptéry Redukční pouzdro MK 5/3

SKU : 103840 20,00 €

Frézovací a vrtací adaptéry Redukční pouzdro MK 5/4

SKU : 103845 18,30 €

Soustružnické nástroje a příslušenství Otočné středicí hroty MK 5

SKU : 106760 92,00 €

Soustružnické nástroje a příslušenství Sada upínacích soustružnických nožů 25 mm

SKU : 108670 350,00 €

Soustružnické nástroje a příslušenství Sada výměnných destiček 25 mm, 30 ks

SKU : 108675 120,00 €

Odstranění třísek Nástroj pro sbírání třísek Power Worker

SKU : 123040 66,00 €
