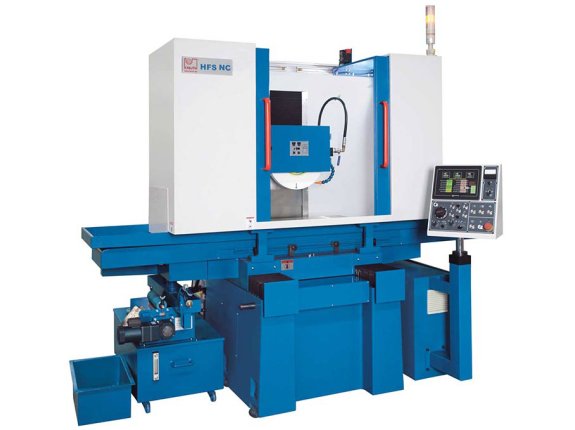

HFS 104 NC - Přesná rovinná bruska s automatickými orovnávacími cykly, včetně kompenzace pro srovnávání pomocí brousicího kotouče

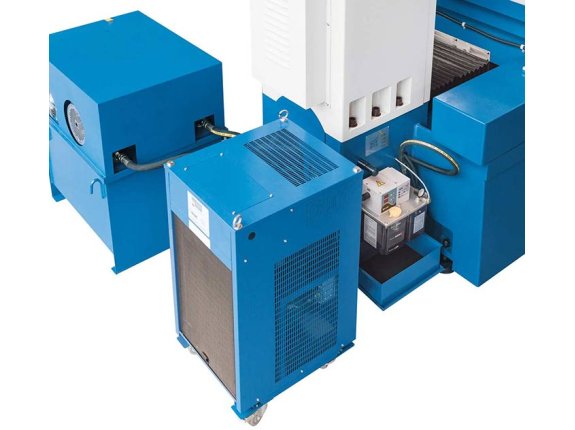

Externí hydraulický agregát a chladič oleje pro stabilitu teploty v trvalém provozu

Externí hydraulický agregát a chladič oleje pro stabilitu teploty v trvalém provozu

Programování brusných cyklů probíhá prostřednictvím dotykové obrazovky

Programování brusných cyklů probíhá prostřednictvím dotykové obrazovky

Do automatického provozu stroje lze zavést režim srovnávání pomocí brusného kotouče s automatickou kompenzací rozměru a přizpůsobením rychlosti pro konstantní rychlost broušení

Do automatického provozu stroje lze zavést režim srovnávání pomocí brusného kotouče s automatickou kompenzací rozměru a přizpůsobením rychlosti pro konstantní rychlost broušení

HFS 104 NC - Přesná rovinná bruska s automatickými orovnávacími cykly, včetně kompenzace pro srovnávání pomocí brousicího kotouče
Externí hydraulický agregát a chladič oleje pro stabilitu teploty v trvalém provozu
Programování brusných cyklů probíhá prostřednictvím dotykové obrazovky
Do automatického provozu stroje lze zavést režim srovnávání pomocí brusného kotouče s automatickou kompenzací rozměru a přizpůsobením rychlosti pro konstantní rychlost broušení
HOT DEAL

Tento stroj je součástí našeho sezónního výprodeje. Požádejte našeho zástupce o zvýhodněnou cenu.

HFS 104 NC

SKU : 122425

Řada HFS NC je řešením pro automatické a poloautomatické broušení ploch a drážek. Výhodu v přesnosti a efektivitě nabízí tento stroj díky brusným cyklům, které lze snadno naprogramovat pomocí dotykového displeje, a automatickému režimu orovnávání brusného kotouče. Ten lze přidat do obráběcích cyklů a plně automaticky kompenzuje rozměry a rychlost. Možnost přepínání mezi poloautomatickým a automatickým provozem také rozšiřuje možnosti použití od opravárenských dílen a výuky až po sériovou výrobu.

  • Automaticky srovnávací cyklus pro brusný kotouč
  • Magnetický stůl s integrovanou funkcí odmagnetování
  • Vertikální osa s vřetenem s valivým uložením a servomotor pro vysokou přesnost
  • snadné programování v automatickém režimu
  • Bohaté sériové vybavení
Pracovní prostor
Rozsah broušení (max.) 1020 mm x 400 mm
Hmotnost obrobku vč. magnetické upínací desky 680 kg
Vzdálenost osa vřetena - plocha stolu 640 mm
Rozměry magnetické upínací desky 1000 mm x 400 mm
Drážky T, šířka 14 mm
Počet drážek T 3 ks
Dělení (elektronické ruční kolečko) osy Y 0,001 / 0,005 / 0,01 mm
Dráha pojezdu
Dráha pojezdu - osa X 1120 mm
Dráha pojezdu - osa Z 430 mm
Hlavní vřeteno
Otáčky vřetena 500 1/min - 2300 1/min
Rychlý chod
Rychlý chod v ose Y-/Z 0 mm/min - 1200 mm/min
Posuv
Posuv na otáčku (elektronické ruční kolečko) - osa Y 0,1 / 0,5 / 1,0 mm
Posuv na otáčku (elektr. ruční kolečko) - osa Z 1,0 / 5,0 / 10 mm
Rychlost posuvu osy X (hydraulický) min, 3 / max, 25 m/min
Rychlost posuvu - osa Z 0 mm/min - 1200 mm/min
Automatický. přísuv osy Y - jemně 0,001 mm - 0,01 mm
Automatický. přísuv osy Y - hrubě 0,005 mm - 0,04 mm
Automatický přísun - osa Z 0,1 mm - 25 mm
Výkony pohonů
Výkon motoru hlavního pohonu 5,5 kW
Výkon motoru hydraulického čerpadla 2,2 kW
Výkon motoru čerpadla chladicí kapaliny 0,18 kW
Servomotor osy Z a Y 0,55 / 0,55 kW
Míry a váhy
Rozměry brusných kotoučů 400 mm x 127 mm x 40 mm
Rozměry 3,8 m x 2 m x 2,5 m
Hmotnost 3050 kg

  • Celý stroj je navržen pro trvalý provoz při nejvyšší rychlosti, velice klidný chod a nejvyšší přesnost při nízkém vývinu tepla zaručují nejlepší výsledky
  • Dvojitá vedení V pro podélný pohyb stolu
  • Brusná hlava vřetene a osy Z jsou v přesných lineárních vedeních posouvány předepnutými kuličkovými vřeteny
  • Servopohony s osách Y a Z jakož i hydraulický podélný pohyb stolu, regulovaný proporcionálním ventilem, pro přesný přísuv a rovnoměrný posuv
  • Osy Y a Z může být přesně nastavena pomocí 3 stupňového elektronického ručního kolečka
  • Hlava brusného vřetene je těžká a solidně provedená a běží v bezúdržbových, předepnutých přesných kuličkových ložiskách s kosoúhlým stykem
  • Externí hydraulický agregát a chladič oleje zajišťují teplotní stabilitu
  • Automatické centrální mazání

Magnetická upínací deska SKU:
Magnetická upínací deska
Magnetická upínací deska SKU:
Chladicí zařízení s magnetickým separátorem
Chladicí zařízení s magnetickým separátorem SKU:
Centrální mazání
Centrální mazání SKU:
Chlazení hydraulického oleje
Chlazení hydraulického oleje SKU:
Příruba brusných kotoučů
Příruba brusných kotoučů SKU:
Diamantový temovač s držákem
Diamantový temovač s držákem SKU:
Stojan pro vyvážení
Stojan pro vyvážení SKU:
Upevňovací patky
Upevňovací patky SKU:
Schránka s nástroji
Schránka s nástroji SKU:
Návod k obsluze
Návod k obsluze SKU:
  • Jednoduché dialogové programování pro automatické a poloautomatické broušení a pro orovnávání brusného kotouče
  • Programování brusných cyklů pomocí dotykové obrazovky
  • Jednoduchá a komfortní volba posuvu, která může být bez problémů přizpůsobena také během obrábění
  • Automatické hlídání funkcí a poruchová hlášení na displeji
Zařízení na chladicí kapalinu a filtrační zařízení s magnetický
Zařízení na chladicí kapalinu a filtrační zařízení s magnetický SKU: 251573
Zařízení na chladicí kapalinu a filtrační zařízení s magnetický

Zdroje a dokumenty ke stažení

Volitelné příslušenství

Prozkoumat nabídku kompatibilního příslušenství skladem

Diamantová komoda Diamantový orovnávací nástroj
SKU : 102877 11,00 €
Chladicí , olejové a mazací zařízení Koncentrovaná chladicí kapalina 5 l
SKU : 103184 130,00 €
Šroubovací tyče Svěrák pro přesné obrábění a kontrolu PSK 50
SKU : 128820 95,00 €
Šroubovací tyče Přesný úhlový prizmatický hranol
SKU : 128930 88,00 €
Šroubovací tyče Vlnité paralelní podložky 9-23 mm
SKU : 128960 61,00 €
