RSM 1500 C - Vnitřní a vnější zpracování s automatickým posuvem vpřed v příčné ose
RSM 1500 C - Vnitřní a vnější zpracování s automatickým posuvem vpřed v příčné ose

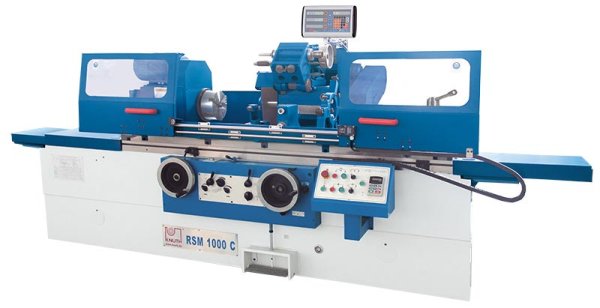

RSM 1500 C

SKU : 302446

Modely řady RSM C jsou přesné brusky na válcové plochy určené pro dlouhé a těžší obrobky. Tato řada je vhodná pro obrábění jednotlivých dílů i pro malosériovou výrobu a nabízí dodatečnou flexibilitu díky zařízení pro vnitřní broušení. Klasická konstrukce s velkým strojním lůžkem, broušenými vodítky a výkonnými pohony pracovního vřetena, brusného vřetena a hydraulickým agregátem činí z těchto strojů cenově výhodné řešení pro přesné broušení větších obrobků.

  • -Broušení vnitřních a vnějších válcových ploch
  • Hydrostaticky uložené vřeteno pro vysokou povrchovou kvalitu
  • Masivní rám stroje pro těžké obrobky
  • Výkyvný vřeteník ke konickému broušení krátkých obrobků
  • Integrovaný rychloposuv v ose Z s ručním zpětným pojezdem
  • Bohaté standardní příslušenství
Pracovní prostor
Výška hrotů 180 mm
Broušený průměr 8 mm - 320 mm
S pevnou lunetou 60 mm
Broušená délka 1500 mm
Vnitřní průměr pro broušení s lunetou 35 mm - 100 mm
Vnitřní průměr pro broušení bez lunety 30 mm - 100 mm
Hloubka při vnitřním broušení 125 mm
Obrobek, hmotnost mezi hroty (max.) 150 kg
Dopravení brusných kotoučů (min.) 0,0025 mm
Průměr pouzdra 200 mm
Rozsah naklápění stolu (max.) -3° / +6°
Pracovní otáčky vřetena 50 Hz: 25-220 1/min
Obvodové rychlosti 35 m/s
Dráha pojezdu
Dráha pojezdu brusné hlavy 250 mm
Posuv
Plynulý posuv stolu 0,1 m/min - 4 m/min
Posuv na otáčku ručního kolečka - osa X 2 mm
Posuv na dílek stupnice - osa X 0,0025 mm
Vřeteník
Rozsah naklápění pracovního vřeteníku 0 ° - 45 °
Kužel pracovního vřetena 4 MK
Vřeteník brusky
Počet otáček brusného vřetena 1670 1/min
Rozsah naklápění brusného vřeteníku 30°
Počet otáček vřetena pro vnitřní broušení 10000 1/min
Koník
Kužel koníku 4 MK
Zdvih pinoly koníku 25 mm
Výkony pohonů
Výkon motoru brusného vřetena / hydraulické čerpadlo 5,5 / 0,75 kW
Výkon motoru při vnitřním broušení 1,1 kW
Výkon motoru hlavního vřetena / čerpadlo chladicí kapaliny 1,5 / 0,125 kW
Míry a váhy
Rozměry brusných kotoučů 400 mm x 50 mm x 203 mm
Rozměry obtahovacího brousku při vnitřním broušení (max.) 50 mm x 40 mm x 16 mm
Rozměry obtahovacího brousku při vnitřním broušení (min.) 45 mm x 35 mm x 10 mm
Rozměry 4,61 m x 1,81 m x 1,52 m
Hmotnost 4300 kg

  • Velké lože stroje v těžkém provedení poskytuje prostor pro obrobky s délkou až 2000 mm a průměrem až 320 mm
  • Široká a přesně broušená vedení zaručují přesnost podél celé délky obrobku a dovolují velkou váhu obrobku
  • Stůl může být vychýlen ve dvou směrech - jeho pohyb v podélném směru je prováděn ručně pomocí ručního kolečka nebo automaticky hydraulicky regulovaným posuvem
  • Robustní ventil posuvu umožňuje velice jemnou regulaci posuvu osy X a na konci podélného pohybu stolu může uživatel nastavit prodlevu
  • Automatické podávání ve 2 stupních – omezené nastavitelným dorazem
  • Hydrostaticky uložené brusné vřeteno umožňuje maximální přesnost a povrchovou kvalitu s mimořádnou životností a stabilitou
  • Motor brusného vřetena je dimenzován pro trvalý provoz
  • Robustní hlava brusného vřetene může být vychýlena vlevo nebo vpravo o 30°, pracovní vřeteno o 45°
  • Sériové zařízení pro vnitřní broušení
  • Integrovaný rychloposuv v ose Z s ručním návratem

2osý ukazatel polohy X.Pos 3.2 SKU:
2osý ukazatel polohy X.Pos 3.2
2osý ukazatel polohy X.Pos 3.2 SKU:
Zařízení pro vnitřní broušení
Zařízení pro vnitřní broušení SKU:
Otevřená luneta
Otevřená luneta SKU:
Uzavřená luneta
Uzavřená luneta SKU:
3 čelisťové sklíčidlo Ø 200 mm
3 čelisťové sklíčidlo Ø 200 mm SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Orovnávač brusných kotoučů
Orovnávač brusných kotoučů SKU:
Stojan pro vyvážení
Stojan pro vyvážení SKU:
Vyvažovací trn
Vyvažovací trn SKU:
Příruba brusných kotoučů
Příruba brusných kotoučů SKU:
Středicí hrot
Středicí hrot SKU:
Ochrana proti stříkající kapalině vpředu a vzadu
Ochrana proti stříkající kapalině vpředu a vzadu SKU:
Unašeč
Unašeč SKU:
Nástroje obsluhy
Nástroje obsluhy SKU:
Návod k obsluze
Návod k obsluze SKU:
