SSB 70 Xn Advanced - Těžká vrtačka s velkým vrtacím výkonem, dotyková obrazovka a motorické nastavení výšky stolu
SSB 70 Xn Advanced - Těžká vrtačka s velkým vrtacím výkonem, dotyková obrazovka a motorické nastavení výšky stolu
NOVINKA
HOT DEAL

Tento stroj je součástí našeho sezónního výprodeje. Požádejte našeho zástupce o zvýhodněnou cenu.

SSB 70 Xn Advanced

SKU : 101681

Vrtačky řady SSB Xn jsou správnou volbou pro každou dílnu, od údržby až po výrobu. Modely řady Xn Advance mají velký dotykový ovládací displej, který umožňuje vynikající čitelnost a bezpečnou intuitivní obsluhu. Pracovník obsluhy nastavuje otáčky vřetena a posuv pinoly pomocí robustních manuálních převodovek. Upínací stůl lze výškově posouvat pomocí motoru a usnadňuje manipulaci s těžkými upínacími přípravky a obrobky. Tato vrtačka je ideální pro kusovou a malosériovou výrobu, zejména při údržbě velkých závodů a při stavbě ocelových konstrukcí a hal.

  • Vysoký vrtací výkon
  • Ovládací panel dotykové obrazovky
  • Jemně odstupňovaný převod hlavního vřetena
  • Posuv pinoly s převodovkou
  • Motorické nastavení výšky stolu
  • Výkyvný a otočný pracovní stůl
  • 3 letá záruka na dotykovou obrazovku
Připraveno k okamžitému dodání
Pracovní prostor
Vrtací výkon 70 mm
Výkonnost při řezání vnitřních závitů, ocel M 50
Stolní upínací plocha 600 mm x 600 mm
Dráha pojezdu stolu (ručně) 690 mm
Dráha pojezdu stolu (motorový pohon) 600 mm
Rozsah naklápění stolu (max.) ± 45°
Zdvih pinoly 270 mm
Průměr sloupků 220 mm
Vzdálenost čelo vřetena - povrch stolu manuální 792 mm
Vzdálenost čelo vřetena - povrch stolu motorizovaný 740 mm
Vzdálenost hlava vřetena - noha 1375 mm
Vyložení 420 mm
Drážky T, šířka 16 mm
Počet drážek T 2 ks
Hlavní vřeteno
Upnutí vřetena 5 MK
Rozsah regulace otáček 38 1/min - 1230 1/min
Posuv
Posuvy pinoly 0,1- 0,4 mm/ot.
Výkony pohonů
Výkon motoru hlavního pohonu 5,5 kW
Míry a váhy
Rozměry 1,22 m x 0,65 m x 2,82 m
Hmotnost 980 kg

  • Špičkový model konstrukční řady má obzvlášť těžkou konstrukci se silnostěnným sloupkem
  • Ideální pro kusovou i sériovou výrobu, pro vrtání, zapouštění, vystružování a řezání závitů s velkým průměrem
  • Základna, sloup, stůl a převodová hlava jsou z vysoce kvalitní litiny

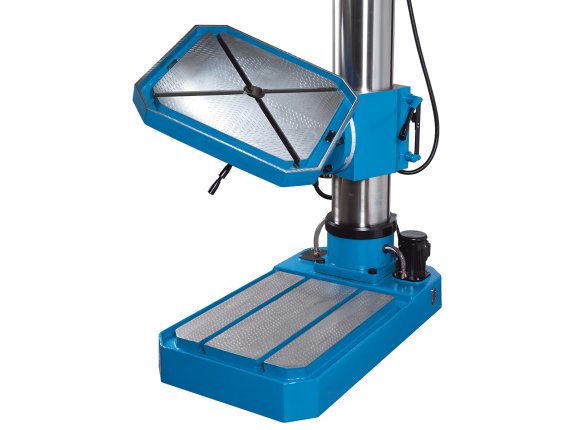

  • Výkyvný a otočný velký pracovní stůl s diagonálními upínacími drážkami
  • Výškové nastavení stolu se provádí výkonným motorickým pohonem
  • Hlavní vřeteno a převod posuvu běží v olejové lázni a umožňují velmi vysoký krouticí moment v celém rozsahu otáček
  • Automatický posuv pinoly se nastavuje pomocí převodovky a snadno spíná přes elektromagnetickou spojku
  • Pro ruční provoz lze požadovanou hloubku vrtání nastavit na dorazu ovládací křížové páky
  • Ke standardnímu příslušenství patří chladicí jednotka a osvětlení pracovní stanice
  • Robustní pracovní světlo LED odolné proti stříkající vodě je energeticky účinné a nabízí jasné osvětlení bez oslnění
  • Stroje této řady jsou navíc standardně vybaveny funkcí řezání závitů

Moderní koncept ovládání s robustním dotykovým displejem

  • Velká dotyková obrazovka má odolný a robustní povrch
  • Aktuální počet otáček je zobrazen na dotykové obrazovce
  • Elektronický hloubkový doraz zastaví automatický posuv s vysokou přesností a bez mechanické zátěže
  • Při dosažení zvolené hloubky závitu stroj automaticky změní směr otáčení vřetena
  • Rozměrové jednotky pro zadávání a zobrazení lze vybírat mezi mm a palci
  • Systém chlazení chladicí kapalinou a posuv stolu lze aktivovat také na dotykové obrazovce
  • Integrované počítadlo provozních hodin pomáhá kontrolovat servisní intervaly a kalkulovat náklady

ovládací panel dotykové obrazovky SKU:
ovládací panel dotykové obrazovky
ovládací panel dotykové obrazovky SKU:
Zařízení pro řezání závitů
Zařízení pro řezání závitů SKU:
Automatické posuvy vřetena
Automatické posuvy vřetena SKU:
Motorické nastavení výšky stolu
Motorické nastavení výšky stolu SKU:
příslušenství k vrtání
příslušenství k vrtání SKU:
Systém chlazení chladicí kapalinou
Systém chlazení chladicí kapalinou SKU:
Ochranný štít
Ochranný štít SKU:
Pracovní svítilna LED
Pracovní svítilna LED SKU:
Provozní návod
Provozní návod SKU:
