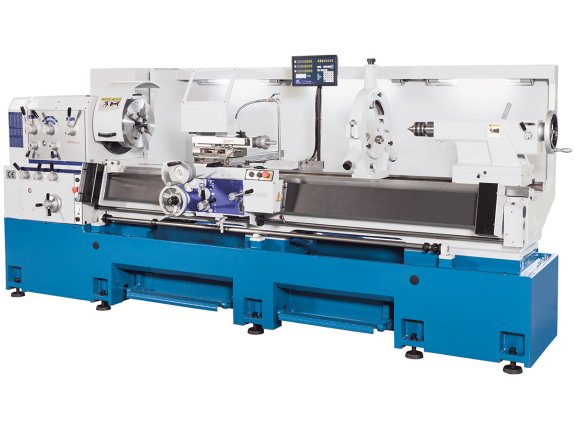

TDM S 560 x 2000 - Výrobní soustruh pro univerzální použití v průmyslu, dílnách a ve vzdělávání.

Obrázek s volitelným příslušenstvím

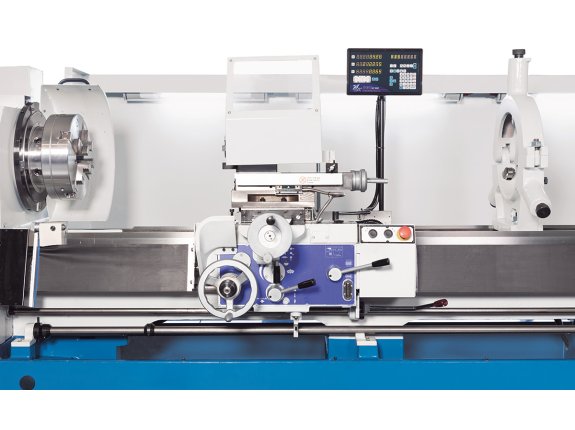

Součástí standardního příslušenství je luneta s velkým upínacím průměrem; ilustrace s volitelnými možnostmi

Součástí standardního příslušenství je luneta s velkým upínacím průměrem; ilustrace s volitelnými možnostmi

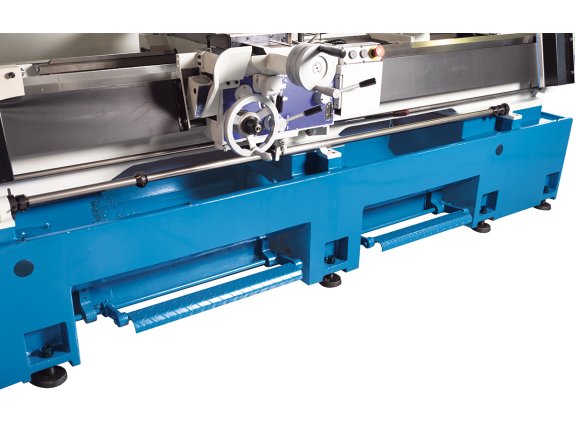

Nastavitelné dorazové vačky automaticky vypínají posuv

Nastavitelné dorazové vačky automaticky vypínají posuv

TDM S 560 x 2000 - Výrobní soustruh pro univerzální použití v průmyslu, dílnách a ve vzdělávání.
Součástí standardního příslušenství je luneta s velkým upínacím průměrem; ilustrace s volitelnými možnostmi
Nastavitelné dorazové vačky automaticky vypínají posuv

TDM S 560 x 2000

SKU : 470623
vzorek stroje

Stroje řady TDM S jsou moderní verzí klasického univerzálního soustruhu. Vyznačují se velkým pracovním rozsahem, převodovým pohonem vřetena a posuvovým systémem s rychlým posuvem a dorazem. Díky vybranému standardnímu příslušenství a řadě volitelných možností je stroj všestranný a produktivní. Součástí standardní výbavy je také moderní indikátor polohy Modely této řady zaujmou vysoce kvalitními komponenty a pečlivým zpracováním.

  • Klasický design se stabilní konstrukcí
  • Jednodílné, odolné lité lůžko pro větší stabilitu
  • Rychloposuv osy Y a Z
  • Nastavitelné délkové dorazy pro automatické vypnutí posuvu
  • Indikátor polohy ve 3 osách
Připraveno k okamžitému dodání
Pracovní prostor
Šířka hrotů 2000 mm
Výška hrotů 280 mm
Oběžný průměr stroje nad ložem 560 mm
Oběžný průměr stroje nad suportem 340 mm
Oběžný průměr stroje nad můstkem 788 mm
Délka mostu 300 mm
Šířka lože 400 mm
Dráha pojezdu
Dráha pojezdu - osa X 375 mm
Dráha pojezdu - osa Z 2000 mm
Dráha pojezdu - osa Z1 200 mm
Rozsah naklápění horních saní ± 90°
Hlavní vřeteno
Rozsah regulace otáček 15 1/min - 1500 1/min
Vrtání vřetena 85 mm
Upnutí vřetena Camlock D1-8
Kužel vřetena 7 MK
Posuv
Posuv - osa X 0,02 mm/ot. - 0,4 mm/ot.
Posuv - osa Z 0,05 mm/ot. - 0,82 mm/ot.
Nosič nástrojů
Počet nástrojových míst 4 ks
Řezání závitů
Řezání závitů, metrické 0,5 mm - 14 mm
Řezání závitů, whitworth 2 TPI - 56 TPI
Koník
Průměr pinoly koníku 85 mm
Kužel koníku 5 MK
Zdvih pinoly koníku 165 mm
Příčné nastavení koníku 5 mm
Výkony pohonů
Výkon motoru hlavního pohonu 11 kW
Výkon motoru posuvu 0,37 kW
Výkon motoru čerpadla chladicí kapaliny 0,1 kW
Míry a váhy
Rozměry 3,47 m x 1,03 m x 1,26 m
Hmotnost 3050 kg

  • Robustní konstrukce, dlouhodobá přesnost a intuitivní obsluha se osvědčily v každodenní výrobě
  • Masivní lože stroje z vysoce kvalitní litiny Meehanik se vyznačuje širokým, broušeným a kaleným dvojitým prismatickým vedením
  • Jednodílný těžký základní rám zaručuje vysokou tuhost a nízké vibrace
  • Pro obrábění krátkých soustružených dílů s velkým průměrem lze odstranit lůžkový most
  • Díky velkému otvoru vřetena lze do soustružnického sklíčidla nakrátko upnout i delší obrobky
  • Dvanáctistupňová převodovka hlavního vřetena pracuje v uzavřené olejové lázni a umožňuje vysoký točivý moment pro výkonné řezání v celém rozsahu otáček
  • Všechna ozubená kola a hřídele jsou kaleny a broušeny
  • Přesné ložisko (FAG nebo SKF) zaručuje optimální kruhovitost při velkých hloubkách řezu (délka 0,003 mm až 200 mm)
  • Otočný horní saně jsou standardně vybaveny robustním čtyřnásobným ocelovým držákem
  • Vodítka os Z a X mají hladký chod a jsou velmi přesně nastavitelná
  • Převodovka a skříň zámku se rovněž promazávají pomocí olejové lázně
  • Dorazový systém pro automatický posuv nabízí 4 přepínatelné polohy a usnadňuje zpracování sérií
  • Rychlý posuv v osách X a Z zkracuje neproduktivní časy a usnadňuje obsluhu
  • Koník je bočně nastavitelný pro kuželové obrábění

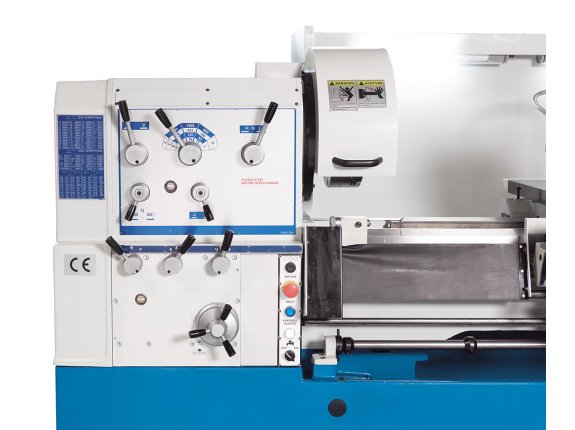

  • Přehledný ovládací panel s ergonomicky uspořádanými volicími páčkami usnadňuje ovládání a dodává obsluze jistotu

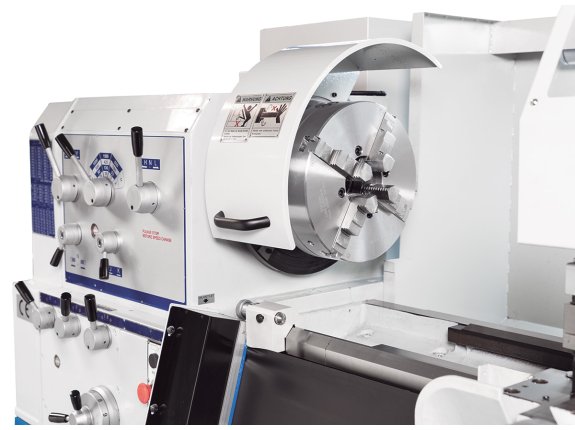

  • Ochranný kryt sklíčidla se vyznačuje mimořádně stabilním otočným mechanismem a je vybaven elektrickým monitorováním
  • Na suport lze připevnit otočný ochranný štít, který chrání před třískami a chladicí kapalinou
  • Vodicí šroub a tažné vřeteno jsou spolehlivě chráněny krytem
  • Technologie osvětlení LED integrovaná do stěny chránící proti stříkající kapalině je robustní a jasná
  • Indikace polohy pomocí skleněných stupnic ve všech osách je kompletně sestavena a opatřena kryty
  • Rozsáhlé funkce indikace polohy zahrnují velké množství snadno programovatelných doplňkových funkcí
  • Stroj je standardně vybaven výkonným chladicím systémem

Standardní příslušenství

  • Rychloposuv
  • 3osý Posi GF 800
  • Příruba sklíčidla 275 mm
  • Vodítka hřídelí
  • Hodiny se závitem
  • Pevné středicí hroty
  • Pevná luneta
  • Pohyblivá luneta
  • Redukční objímka hlavního vřetena
  • Výměnná kola
  • 4násobný držák
  • Stěna chránící proti stříkající kapalině
  • Ochranný kryt suportu
  • Ochrana sklíčidla
  • Rychloupínací držák se 6 kazetami
  • Pracovní svítilna LED
  • Nástroj pro obsluhu
  • Návod k obsluze
