HOT DEAL

Tento stroj je součástí našeho sezónního výprodeje. Požádejte našeho zástupce o zvýhodněnou cenu.

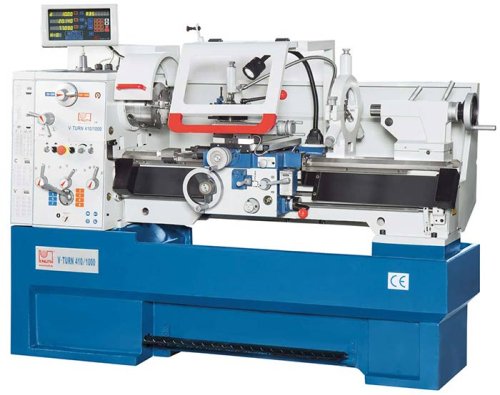

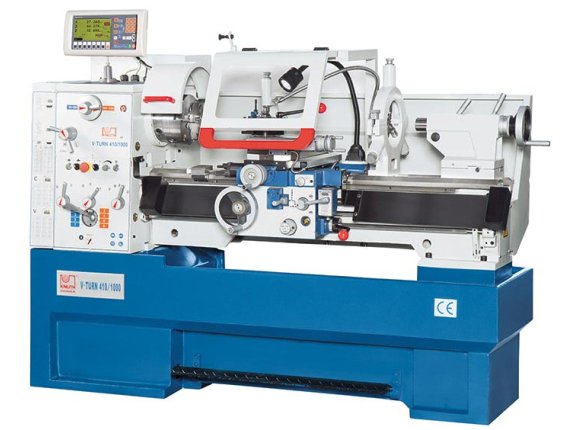

V-Turn 410/1500

SKU : 300821

Náš nejlépe prodávaný model V-Turn je přesný soustruh, který je vhodný i pro výrobu. Je vybaven invertorem a vysoce výkonným motorem, dosahuje otáček vřetena až 3 000 ot/min a efektivně a kvalitně obrábí obrobky malých průměrů. Tyto modely také nabízejí výkon a stabilitu pro těžší třískové obrábění. Funkce „konstantní řezná rychlost“ integrovaná do stroje X-Pos při čelním obrábění přizpůsobuje otáčky vřetena průměru soustružení a dosahuje tak kvalit srovnatelných s výsledky CNC strojů.

Konstantní řezná rychlost
Vysoké otáčky vřetena a vysoký výkon motoru
Rozsáhlé standardní vybavení
Valivá ložiska od předního světového výrobce NSK

Připraveno k okamžitému dodání

Pracovní prostor
Šířka hrotů	1500 mm
Výška hrotů	205 mm
Oběžný průměr stroje nad ložem	380 mm
Oběžný průměr stroje nad můstkem	580 mm
Oběžný průměr nad suportem	255 mm
Délka mostu	250 mm
Šířka lože	250 mm

Dráha pojezdu
Dráha pojezdu - osa X	210 mm
Dráha pojezdu - osa Z1	140 mm
Rozsah naklápění horních saní	± 45°

Hlavní vřeteno
Rozsah otáček, vysoké	550 1/min - 3000 1/min
Rozsah otáček, nízké	30 1/min - 550 1/min
Vrtání vřetena	52 mm
Upnutí vřetena	Camlock D1-6
Kužel vřetena	6 MK

Posuv
Posuv - osa X	0,025 mm/ot. - 0,85 mm/ot.
Posuv - osa Z	0,05 mm/ot. - 1,7 mm/ot.

Řezání závitů
Řezání závitů, metrické	(39) 0,2-14 mm
Řezání závitů, diametrální	(21) 8-44 DP
Řezání závitů, modulové	0,3 mm - 3,5 mm
Řezání závitů, whitworth	(45) 2-72 TPI

Koník
Průměr pinoly koníku	50 mm
Kužel koníku	4 MK
Zdvih pinoly koníku	120 mm
Příčné nastavení koníku	± 13 mm

Výkony pohonů
Výkon motoru hlavního pohonu	5,5 kW

Míry a váhy
Rozměry	2,44 m x 1 m x 1,32 m
Hmotnost	1800 kg

V-konstant - otáčky vřetene jsou při čelním soustružení přizpůsobovány měnícímu se průměru obrobku - téměř konstantní řezná rychlost na hrotu nože zaručuje kvalitu povrchu, která je srovnatelná s výsledky soustružení na CNC strojích
Solidní základnu tvoří silně žebrované lože s masivním jednodílným litinovým podstavcem
Široké, kalené a broušené vodicí dráhy zaručují nejlepší výsledky soustružení a dlouhou životnost
Značně dimenzovaná ložiska vřetena a přesné hlavní vřeteno pro vynikající přesnost otáčení
Převodovka hlavního vřetena s kalenými a broušenými koly a hřídeli, s klidným chodem a stabilními otáčkami
Motor hlavního vřetena s výkonem 5,5 kW pro silové obrábění
Otáčky vřetena plynule nastavitelné v rozsazích 30-550 a 550-3000 min-1
Mikrometrický a revolverový doraz sériově
Nenáročná údržba díky centrálnímu mazání na suportu
Obsáhlé funkce jednotky zobrazení polohy X.Pos byly doplněny digitálním zobrazením otáček a snadno programovatelnými dodatečnými funkcemi
Vč. indikace polohy 3 os s integr. indikací otáček vřetena, komplet smontováno
Elektromagnetická brzda hlavního vřetena vyžaduje minimální údržbu a zajišťuje bezpečné a spolehlivé zpomalení

3osý indikátor polohy X.pos 3.2 VC SKU:

Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

Rozlišení 0,005 mm
Řízení vřetena VYP/ZAP
Rozměrové jednotky s přepočtem palcových/metrických hodnot
Nastavení / reset aktuální polohy
Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
Zobrazení poloměru/průměru
Souhrnné zapojení os Z1/Z2
Funkce kalkulačky

Rozšířené funkce

Zachování polohy osy při vypnuté indikaci
Vzorový výpočet roztečné kružnice
Přepínání poloměru/průměru
Referenční funkce pro měření nástrojů
Obrábění kulových ploch

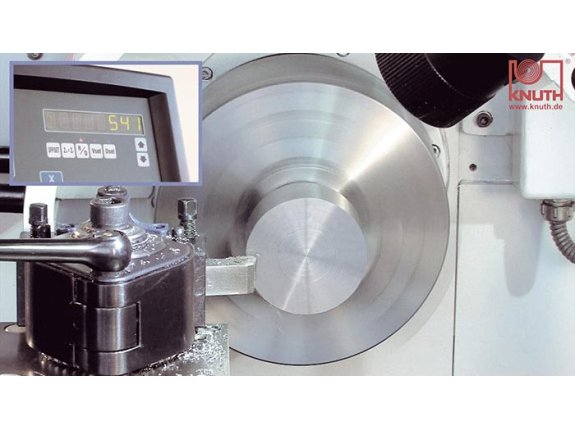

Konstantní řezná rychlost

Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru

3osý indikátor polohy X.pos 3.2 VC

Čtyřčelisťová lícní deska Ø 250 mm

Upínací kruhová deska Ø 350 mm

Hlava rychloupínacího držáku nožů WB

Rychloupínací držák nožů WBD 25120

Systém chlazení chladicí kapalinou

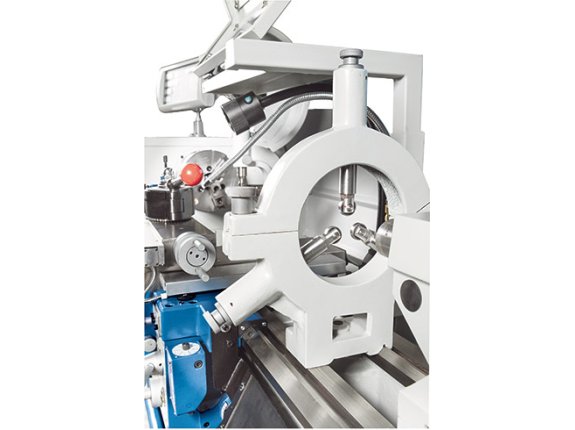

Pevné lůžko

Revolverový doraz

Mikrometrický doraz

Vana na třísky

Stěna chránící proti stříkající kapalině

Ochranný štít suportu

Ochrana sklíčidla

Nožní brzda

LED pracovní světlo

Závitové hodinky

Nástroj pro obsluhu

Provozní návod

Pohyblivá luneta

Pevný středicí hrot

Redukční objímka

3osý indikátor polohy X.pos 3.2 VC

Díky integraci více funkcí poskytuje tato nová generace tříosých digitálních indikací mnohem lepší kontrolu nad obráběcími procesy, což snižuje prostoje a chybovost
Nová generace displejů využívá navíc technologii system-on-chip integrace všech funkcí na jednom čipu, díky tomu je design kompaktnější a zároveň spolehlivější. Kromě toho byl zvýšen výkon procesoru a displej byl zvětšen na 7 palců (17,8 cm), takže všechn
Plně uzavřený kryt je vyroben z vysoce kvalitní polyesterové fólie, která chrání před škodlivými atmosférami, prachem a výpary v dílenském prostředí a má vysokou odolnost vůči chemikáliím a většině průmyslových rozpouštědel
Optické stupnice: rozlišení 5 μm (0,005 mm) s vnějším hliníkovým krytem chránícím před olejem, chladicí kapalinou a třískami

Základní funkce

Rozlišení 0,005 mm
Řízení vřetena VYP/ZAP
Rozměrové jednotky s přepočtem palcových/metrických hodnot
Nastavení / reset aktuální polohy
Zobrazení souřadnic se přepíná mezi ABSOLUTNÍ/PŘÍRŮSTKOVÉ
Zobrazení poloměru/průměru
Souhrnné zapojení os Z1/Z2
Funkce kalkulačky

Rozšířené funkce

Zachování polohy osy při vypnuté indikaci
Vzorový výpočet roztečné kružnice
Přepínání poloměru/průměru
Referenční funkce pro měření nástrojů
Obrábění kulových ploch

Konstantní řezná rychlost

Otáčky se přizpůsobí poloměru obrobku - konstantní řezná rychlost a tím i rovnoměrná kvalita povrchu na libovolném průměru
