| Pracovní prostor |
| Rozměry stolu |
1000 mm x 550 mm |
| Zatižitelnost stolu |
800 kg |
| Vzdálenost hlava vřetena - horní strana stolu |
150 mm - 700 mm |
| Vzdálenost středu vřetena - sloup |
520 mm |
| Dráha pojezdu |
| Dráha pojezdu - osa X |
850 mm |
| Dráha pojezdu - osa Y |
550 mm |
| Dráha pojezdu - osa Z |
550 mm |
| Vodicí dráha |
Roller |
| Hlavní vřeteno |
| Otáčky vřetena |
10000 1/min |
| Upnutí vřetena |
SK 40 ISO 7388-1 (DIN 69871) |
| Točivý moment, konstantní |
57 Nm |
| Ložiska vřetena |
7012 x 4 |
| Pohon vřetena řemenový převod |
Riemenantrieb |
| Rychlý chod |
| Rychlý chod v ose X-/ Y |
36000 mm/min |
| Rychlý chod v ose Z |
15000 mm/min |
| Posuv |
| Pracovní posuv |
10000 mm/min |
| Nosič nástrojů |
| Typ nosiče nástrojů |
Doppelarm |
| Počet nástrojových míst |
24 ks |
| Volba nástroje |
Memory random |
| Velikost nástroje Ø x délka (max.) |
80 mm x 300 mm |
| Hmotnost nástrojů (max.) |
7 kg |
| Doba potřebná pro výměnu nástroje, nástroj / nástroj |
1,8 s |
| Doba potřebná pro výměnu nástroje, upnutí / upnutí |
3,9 s |
| Přesnosti |
| Opakované přesnosti |
± 0,003 / ± 0,00012" mm |
| Polohovací přesnosti |
± 0,005/ 0,0002" mm |
| Výkony pohonů |
| Hlavní pohon, konstantní zatížení |
9 kW |
| Celkový příkon |
15 kVA |
| Napětí |
400 V |
| Síťová frekvence |
50 Hz |
| Míry a váhy |
| Rozměry |
2,42 m x 2,2 m x 2,7 m |
| Hmotnost |
4300 kg |
Nejdůležitější novinky
- Stabilní konstrukce stroje se zvláště nízko umístěným těžištěm a designem šetřícím místo
Konstrukce stroje

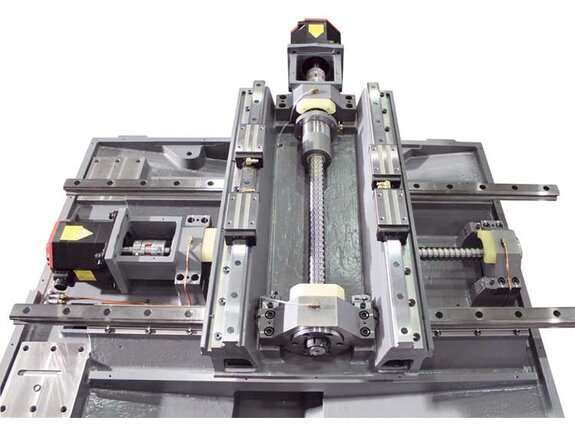

- Kuličková vřetena 30 mm zajišťují stabilní vedení stolu a umožňují s digitálním pohonovým paketem vysoký točivý moment
- Během konstrukce bylo dbáno na prostorově úsporný design
- Dvojramenný měnič s 24 nástrojovými pozicemi zajišťuje dostatečnou flexibilitu a kapacitu v běžné výrobě
- Série Vector je vybavena lineárními vedeními v osách X, Y a Z pro vysokou přesnost umožněnou velmi nízkým klidovým třením
- 30barové vnitřní chlazení se postará o vysokou kvalitu třískového obrábění
Vřeteno
- Vícekrát uložené vřeteno zajistí dobré uchycení a odvod vzniklých sil při třískovém obrábění
Měnič nástrojů
- Čas výměny od 1,8 sec. od nástroje k nástroji a 3,9 sec. od upnutí k upnutí zvyšují čistý čas chodu vřetena a tím i výstup stroje
Řízení Siemens Sinumerik 828D
- Vrcholný specialista pro náročné frézování
- Kompaktní, robustní a bezúdržbová obslužná tabule CNC
- Pohodlné zadávání programu a parametrů pomocí klávesnice QWERTY
- 100 nastavitelných posuvů nulových bodů
- Synchronní akce a rychlé vyvolání nápovědy
- Siemens Sinumerik 828 D
- Nejvyšší přesnost obrábění
- Inteligentní kinematické transformace pro obrábění válcových obrobků a ve vychýlených rovinách obrobku
- Technologický balíček SINUMERIK MDynamics s novou funkcí Advanced Surface: perfektní povrchy obrobků a nejkratší doby opracování při výrobě tvarových konstrukčních dílů
- Vynikající funkce a výkonnostní data CNC a funkce Siemens Sinumerik 828D
- ShopMill: nejkratší doba programování při výrobě jednotlivých dílů a malých sérií
- ProgramGUIDE: nejkratší doba opracování a maximální flexibilita při výrobě dílů velkých sérií
- Jedinečné spektrum technologických cyklů – od obrábění nejrůznějších kontur při frézování s rozpoznáváním zbytkového materiálu až po procesní měření
- Animated Elements: jedinečná podpora obsluhy a programování se sekvencemi pohyblivých obrázků
- Nejmodernější přenos dat pomocí USB flash disku, CF karty a sítě (ethernet)
- Easy Message: maximální dostupnost strojů díky sledování procesu prostřednictvím textových zpráv (SMS)
- Technologický balíček SINUMERIK MDynamics s Advanced Surface pro tvorbu tvarových konstrukčních dílů
- Zrychlení s omezením cukání
- Dynamické servořízení
- 4osá simultánní interpolace (X, Y, Z, kruhová osa)
- Lineární, kruhová a šroubovicová interpolace
- Řezání závitů bez vyrovnávacího sklíčidla a frézování závitů
- Orientované zablokování vřetena
- Přepínání palce / metrická soustava
- Koncept FRAME pro individuální úpravu souřadnic, rotací, měřítek a odrazů
Inkl. Option 253674: Standardmäßig ist die CNC Steuerung Sinumerik 828D mit einem 10,4 Zoll Monitor ausgestattet. Diese Maschine verfügt jedoch über ein Upgrade auf das 15 Zoll Multitouch-Panel.
Výhody:
- Větší plocha obrazovky a lepší přehlednost
- Vylepšená ergonomie a ovladatelnost
- Více informací na jednom místě
- Vyšší produktivita a efektivita
Řídící systém Siemens 828D s Shopmill
SKU:
SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC
Nejdůležitější novinky
- Kompaktní, robusní a bezúdržbový panel obsluhy CNC
- Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
- Nejvyšší pracovní přesnost
- Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
- Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
- ShopMill: nejkratší čas programování při výrobě jednotlivých dílů a malých sérií
- ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
- Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
- Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
- Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)
- Easy Message: maximální využitelnost stroje dosažená sledováním procesu pomocí textových zpráv (SMS)
Hardware CNC
- Výkonné řízení CNC, založené na použití panelu obsluhy
- Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
- Integrována plnohodnotná klávesnice QWERTY
- Bezúdržbový design (není nutná záložní baterie)
CNC-řídící funkce a údaje
- Technologický paket SINUMERIK MDynamics s prostředím Advanced Surface pro aplikace výroby forem
- Dynamická regulace
- 4 osá souběžná interpolace (X,Y.Z, osa otáčení)
- Lineární, kruhová a šroubovicová interpolace
- Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
- Orientované zastavení vřetena
- Přepínání palce/metricky
- Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
- 100 nastaveitelných posunů nulových bodů
- Synchronní akce a rychlé provádění pomocných funkcí
CNC-technologické cykly
- Jsou k dispozici technologické cykly pro programování pracovních kroků programGUIDE a ShopMill
- Velký výběr vrtacích cyklů
- Velký výběr frézovacích cyklů pro standardní geometrii
- Velký výběr vzorů umístění pro vrtací a frézovací operace
- High Speed Settings pro aplikace při výrobě forem
- Počítač geometrie pro volné zadávání obrysů
- Cyklus opracování výřezů / výstupků v obrysu s ostrůvky
Grafické funkce
- Prvky animace: nápověda pro parametry opracování se sekvencemi vyobrazení pohybu
- Grafický systém nápovědy online, srovnatelný s PC
- Grafická CNC silumace a zobrazení rovin
CNC-správa nástrojů
- Zobrazení údajů o nástroji a zásobníku v jednom obrázku
- Správa nástrojů s čitelným označením nástrojů
- Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
- Správa nástrojů s hlídáním životnosti nástrojů
- 10,4´´ TFT barevný dísplay
- Zrychlení s omezením rázů
Řídící systém Siemens 828D s Shopmill
Řídící systém Siemens 828D s Shopmill
SKU:
SINUMERIK 828 D – Výkonný balíček kompaktní třídy ovládání CNC
Nejdůležitější novinky
- Kompaktní, robusní a bezúdržbový panel obsluhy CNC
- Komfortní zadávání programů a parametrů pomocí klávesnice QWERTY
- Nejvyšší pracovní přesnost
- Inteligentní kinematické transformace pro obrábění válcovitých obrobků ve vychýlených rovinách obrobků
- Technologický paket SINUMERIK MDynamics s s novými funkcemi prostředí Advanced Surface: perfektní povrchy obrobků a nejkratší časy obrábění při výrobě forem
- ShopMill: nejkratší čas programování při výrobě jednotlivých dílů a malých sérií
- ProgramGUIDE: nejkratší čas obrábění a maximální flexibilita při výrobě velkých sérií
- Jedinečné spektrum technologických cyklů - od obrábění libovolných frézovaných obrysů s identifikací zbývajícího materiálu až po měření v procesu
- Prvky animace: jedinečná podpora obsluhy a programování se sekvencemi vyobrazení pohybu
- Nejmodernější přenos dat přes USB-Stick, CF-kartu a podnikovou síť (Ethernet)
- Easy Message: maximální využitelnost stroje dosažená sledováním procesu pomocí textových zpráv (SMS)
Hardware CNC
- Výkonné řízení CNC, založené na použití panelu obsluhy
- Robusní čelní strana panelu obsluhy, tlakově litý z hořčíkové slitiny
- Integrována plnohodnotná klávesnice QWERTY
- Bezúdržbový design (není nutná záložní baterie)
CNC-řídící funkce a údaje
- Technologický paket SINUMERIK MDynamics s prostředím Advanced Surface pro aplikace výroby forem
- Dynamická regulace
- 4 osá souběžná interpolace (X,Y.Z, osa otáčení)
- Lineární, kruhová a šroubovicová interpolace
- Řezání vnitřních závitů bez vyrovnávacího pouzdra a frézování závitů
- Orientované zastavení vřetena
- Přepínání palce/metricky
- Koncept FRAME pro individuální transformace, rotace, změny měřítka a zrcadlení
- 100 nastaveitelných posunů nulových bodů
- Synchronní akce a rychlé provádění pomocných funkcí
CNC-technologické cykly
- Jsou k dispozici technologické cykly pro programování pracovních kroků programGUIDE a ShopMill
- Velký výběr vrtacích cyklů
- Velký výběr frézovacích cyklů pro standardní geometrii
- Velký výběr vzorů umístění pro vrtací a frézovací operace
- High Speed Settings pro aplikace při výrobě forem
- Počítač geometrie pro volné zadávání obrysů
- Cyklus opracování výřezů / výstupků v obrysu s ostrůvky
Grafické funkce
- Prvky animace: nápověda pro parametry opracování se sekvencemi vyobrazení pohybu
- Grafický systém nápovědy online, srovnatelný s PC
- Grafická CNC silumace a zobrazení rovin
CNC-správa nástrojů
- Zobrazení údajů o nástroji a zásobníku v jednom obrázku
- Správa nástrojů s čitelným označením nástrojů
- Funkce zakládání a odebírání pro jednoduché přiřazení zásobníků
- Správa nástrojů s hlídáním životnosti nástrojů
- 10,4´´ TFT barevný dísplay
- Zrychlení s omezením rázů
Chlazení prostřednictvím vřetena 30 bar a dvojitý filtr
Chlazení prostřednictvím vřetena 30 bar a dvojitý filtr
SKU:
24-násobný vidlicový měnič nástrojů
24-násobný vidlicový měnič nástrojů
SKU:
Motor hlavního vřetena 9 kW
Motor hlavního vřetena 9 kW
SKU:
Uchycení SK 40
Uchycení SK 40
SKU:
Olejové chlazení vřetena
Olejové chlazení vřetena
SKU:
Řetězový dopravník třísek se zásobníkem na třísky
Řetězový dopravník třísek se zásobníkem na třísky
SKU:
Elektrické ruční kolečko
Elektrické ruční kolečko
SKU:
Olejový skimmer
Olejový skimmer
SKU:
Automatické centrální mazání
Automatické centrální mazání
SKU:
Pistole k vyplachování – chladicí kapalina
Pistole k vyplachování – chladicí kapalina
SKU:
Oplachovací systém třísek
Oplachovací systém třísek
SKU:
Výměník tepla pro skříňový rozvaděč
Výměník tepla pro skříňový rozvaděč
SKU:
Teleskopický kryt osy
Teleskopický kryt osy
SKU:
Rozhraní USB
Rozhraní USB
SKU:
Ethernetové rozhraní (LAN)
Ethernetové rozhraní (LAN)
SKU:
Pracovní osvětlení
Pracovní osvětlení
SKU:
3barevný světelný signál
3barevný světelný signál
SKU:
Čtečka karet CF
Čtečka karet CF
SKU:
Zcela uzavřený pracovní prostor
Zcela uzavřený pracovní prostor
SKU:
Oběhový systém chladicí kapaliny
Oběhový systém chladicí kapaliny
SKU:
Nastavitelné nohy stroje
Nastavitelné nohy stroje
SKU:
Nástroje obsluhy
Nástroje obsluhy
SKU:
Provozní návod
Provozní návod
SKU:
Příprava pro Renishaw TS 27 R
Příprava pro Renishaw TS 27 R
SKU:
Svrchní krytí pro X.Mill/Vector 650-1000
Svrchní krytí pro X.Mill/Vector 650-1000
SKU: 252819
Svrchní krytí pro X.Mill/Vector 650-1000
Příprava 4. osy (pouze kabeláž a řídicí karta osy)
SKU: 253019
Příprava 4. osy (pouze kabeláž a řídicí karta osy)
Funkce Siemens: P25: 3D simulace
SKU: 253378
Funkce Siemens: P25: 3D simulace
Funkce Siemens: P13: Detekce zbytkového materiálu
SKU: 253379
Funkce Siemens: P13: Detekce zbytkového materiálu
Funkce Siemens: P22: Simultánní nahrávání
SKU: 253380
Funkce Siemens: P22: Simultánní nahrávání
Ø 170 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
SKU: 253605
Ø 170 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
Ø 210 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
SKU: 253606
Ø 210 mm 4. osa (4. osa, servomotor, ovladač, pneum. brzdy) (Si)
Ø 250 mm 4. osa (Si)
SKU: 253607
Ø 250 mm 4. osa (Si)
ruční koník ST-170T pro kulatý stůl
SKU: 253618
ruční koník ST-170T pro kulatý stůl
ruční koník ST-255T pro kulatý stůl
SKU: 253620
ruční koník ST-255T pro kulatý stůl
ruční 6'' sklíčidlo pro kulatý stůl
SKU: 253622
ruční 6'' sklíčidlo pro kulatý stůl
ruční 9'' sklíčidlo pro kulatý stůl
SKU: 253624
ruční 9'' sklíčidlo pro kulatý stůl
Zesílený stojan stroje s 800 mm délkou pojezdu v ose Z
SKU: 253625
Zesílený stojan stroje s 800 mm délkou pojezdu v ose Z
Ø 200 mm 4. & 5. osa pro Vector 650/850/1000 (Si)
SKU: 253682
Ø 200 mm 4. & 5. osa pro Vector 650/850/1000 (Si)
Upgrade otáček vřetena 12 000 ot/min, typ řemenu
SKU: 253781
Upgrade otáček vřetena 12 000 ot/min, typ řemenu
Upgrade vřetena z SK40 na BBT40 pro X.Mill/Vector 650-1000
SKU: 253951
Upgrade vřetena z SK40 na BBT40 pro X.Mill/Vector 650-1000
Upgrade vřetena z SK40 na HSK63 pro Vector 650-1000
SKU: 253953
Upgrade vřetena z SK40 na HSK63 pro Vector 650-1000
12 000 ot/min, přímý pohon pro CTS pro Vector 650-1200 (Si)
SKU: 253956
12 000 ot/min, přímý pohon pro CTS pro Vector 650-1200 (Si)
Renishaw OMP40-2T sonda měření obrobku
SKU: 253288
Renishaw OMP40-2T sonda měření obrobku
Dotykové měřicí sondy s optickým přenosem signálu, jako například ultrakompaktní OMP40-2 (průměr 40 mm), nabízejí flexibilní řešení měření. OMP40 je vhodná pro malá až středně velká obráběcí centra.
- Kontrola a seřizování obrobků na obráběcích centrech
- Osvědčená kinematická konstrukce
- Vynikající odolnost vůči světelnému rušení během modulovaného přenosu signálu
- 360° dosah přenosu
- Opakovaná přesnost 1,00 µm (2σ)
Renishaw SET OMP40-2T měřicí sonda + OTS Toolsetter
SKU: 254026
Renishaw SET OMP40-2T měřicí sonda + OTS Toolsetter
Dotykové měřicí sondy s optickým přenosem signálu, jako například ultrakompaktní OMP40-2 (průměr 40 mm), nabízejí flexibilní řešení měření. OMP40 je vhodná pro malá až středně velká obráběcí centra.
Spínanou 3D nástrojovou měřicí sondu OTS s optickým přenosem signálu lze použít pro různé nástroje na malých až středně velkých obráběcích centrech. Je kompatibilní s přijímači Renishaw s modulovaným optickým přenosem signálu a lze ji použít ve spojení se systémem se 2 sondami. Její robustní a bezdrátová konstrukce nabízí volnost pohybu stolu a je ideální pro stroje s dvojitými paletami nebo otočnými stoly
- Kontrola a seřizování obrobků na obráběcích centrech (OMP)
- Měření nástrojů a kontrola zlomení na obráběcích centrech (OTS)
- Osvědčená kinematická konstrukce
- Vynikající odolnost vůči světelnému rušení během modulovaného přenosu signálu
- 360° dosah přenosu
- Optický infračervený modul s nastavitelným směrem (OTS)
- Bezdrátové připojení pro neomezený pohyb stroje a snadnou instalaci
- Opakovaná přesnost 1,00 µm (2σ)
Renishaw OTS Toolsetter
SKU: 254285
Renishaw OTS Toolsetter
Spínanou 3D nástrojovou měřicí sondu OTS s optickým přenosem signálu lze použít pro různé nástroje na malých až středně velkých obráběcích centrech. Je kompatibilní s přijímači Renishaw s modulovaným optickým přenosem signálu a lze ji použít ve spojení se systémem se 2 sondami. Její robustní a bezdrátová konstrukce nabízí volnost pohybu stolu a je ideální pro stroje s dvojitými paletami nebo otočnými stoly.
- Měření nástrojů a kontrola zlomení na obráběcích centrech
- Osvědčená kinematická konstrukce
- Vynikající odolnost vůči světelnému rušení během modulovaného přenosu signálu
- Optický infračervený modul s nastavitelným směrem
- Bezdrátové připojení pro neomezený pohyb stroje a snadnou instalaci
- Opakovaná přesnost 1,00 µm (2σ)
