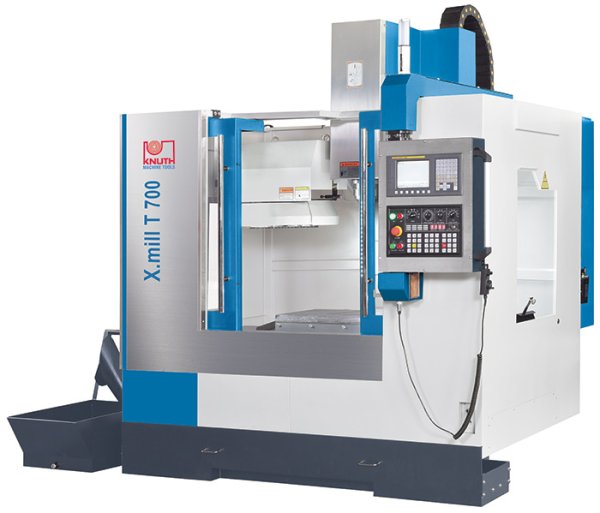

Řada X.mill T je nejnovější generací našich vertikálních obráběcích center s nejmodernějšími výkonnými CNC řídicími systémy kompaktní třídy. S řídicím systémem Siemens nebo Fanuc nabízí tato řada vynikající poměr ceny a výkonu. Rozsáhlé příslušenství vám umožňuje provést přizpůsobení vašim specifickým požadavkům. Pomocí nejnovějšího softwaru pro analýzu metodou FEM se nám také podařilo dosáhnout vynikající tuhosti podstavce stroje v této třídě strojů

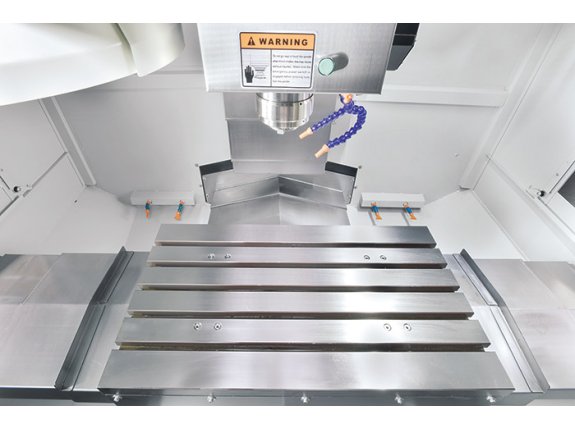

Pracovní prostor | |
---|---|
Rozměry stolu | 900 mm x 450 mm |
Zatižitelnost stolu | 600 kg |
Vzdálenost hlava vřetena - horní strana stolu | 110 mm - 660 mm |
Vzdálenost střed vřetena - stojan | 520 mm |
Počet drážek T | 5 ks |
Drážkami T (šířka x rozteč) | 18 mm x 80 mm |
Dráha pojezdu | |
---|---|
Dráha pojezdu - osa X | 700 mm |
Dráha pojezdu - osa Y | 450 mm |
Dráha pojezdu - osa Z | 550 mm |
Hlavní vřeteno | |
---|---|
Otáčky vřetena | 10000 1/min |
Upnutí vřetena | SK 40 ISO 7388-1 (DIN 69871) |
Točivý moment hlavního vřetena (max.) | 52,5 Nm |
Rychlý chod | |
---|---|
Rychlý chod v ose X, Y, Z | 36000 mm/min |
Posuv | |
---|---|
Pracovní posuv osy X / Y / Z | 10 m/min x 10 m/min x 10 m/min |
Nosič nástrojů | |
---|---|
Počet nástrojových míst | 20 ks |
Ø nástroje | 100 (130) mm |
Hmotnost nástrojů (max.) | 8 kg |
Doba potřebná pro výměnu nástroje, nástroj / nástroj | 10 s |
Přesnosti | |
---|---|
Polohovací přesnosti | ± 0,005 mm |
Opakované přesnosti | ± 0,003 mm |
Výkony pohonů | |
---|---|
Výkon motoru hlavního pohonu | 11 kW |
Výkon motoru X | 1,8 kW |
Výkon motoru Y | 1,8 kW |
Výkon motoru Z | 3 kW |
Celkový příkon | 15 kVA - 20 kVA |
Control | |
---|---|
Řídicí systém | Fanuc |
Míry a váhy | |
---|---|
Rozměry | 2,47 m x 2,2 m x 2,52 m |
Hmotnost | 4200 kg |

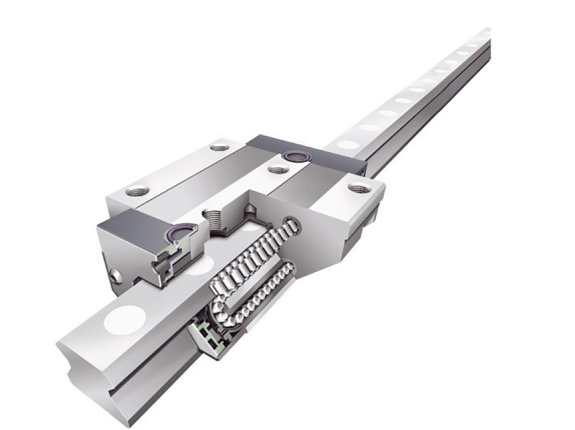

Konstrukce stroje
Vřeteno
Měnič nástrojů
Manipulace
Řízení Fanuc 0i MF
Řízení Fanuc 0i MF
Řízení Fanuc 0i MF
