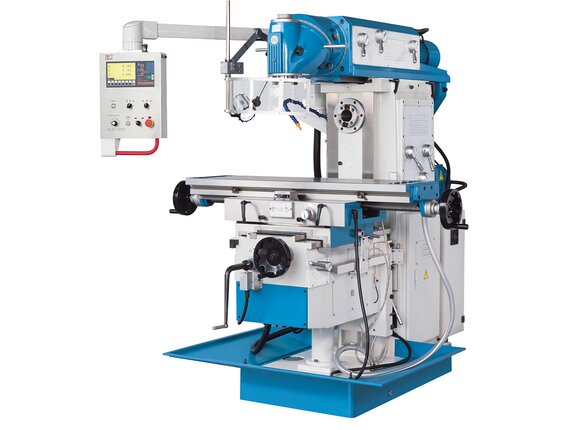

UWF 5 - Fresadora pesada de columna y rodilla con husillo rígido ST50 en un cabezal de fresado universal, husillo de fresado horizontal, mesa giratoria y avance automático en todos los ejes
El cabezal de corte universal gira en 2 niveles

El cabezal de corte universal gira en 2 niveles

Husillo horizontal potente con su propio accionamiento

Husillo horizontal potente con su propio accionamiento

Lubricación central manual integrada

Lubricación central manual integrada

UWF 5 - Fresadora pesada de columna y rodilla con husillo rígido ST50 en un cabezal de fresado universal, husillo de fresado horizontal, mesa giratoria y avance automático en todos los ejes
El cabezal de corte universal gira en 2 niveles
Husillo horizontal potente con su propio accionamiento
Lubricación central manual integrada

UWF 5

SKU : 362750

Esta fresadora universal es uno de los modelos superiores de la serie UWF y ofrece un área de trabajo muy amplia, cabezal de corte universal y husillo horizontal. El avance en todos los ejes lo proporciona un servomotor eléctrico desplazable con control escalonado. El cabezal de corte gira en dos niveles y el husillo horizontal tiene su propio accionamiento con cambio escalonado. Incluye un amplio paquete de equipamiento y es ideal tanto para talleres de reparación como para departamentos de formación y fabricación

  • Cabezal de fresado universal giratorio en 2 niveles
  • Husillo de fresado horizontal con accionamiento propio
  • Mesa de fresado giratoria
  • Avance automático en todos los ejes con avance rápido
  • Amplio equipamiento de serie
Área de trabajo
Dimensiones de la mesa 1325 mm x 360 mm
Capacidad de carga de la mesa (máx.) 500 kg
Rango de giro de la mesa r/l 45 grado
Cantidad de ranuras en T 3 pieza
Ranuras en T (ancho x separación) 18 mm x 80 mm
Recorridos
Recorrido del eje X 750 mm
Recorrido del eje Y 280 mm
Recorrido del eje Z 390 mm
Cabeza de corte
Rango de velocidad 60 1/min - 1750 1/min
Montaje de husillo SK 50 DIN 2080
Ángulo de oscilación 360°
Recorrido del rayo superior 550 mm
Distancia del husillo del centro a la mesa 175 mm - 565 mm
Alimentación rápida
Alimentación rápida de eje X 1200 mm/min
Alimentación rápida de eje Y 800 mm/min
Alimentación rápida de eje Z 600 mm/min
Husillo de fresado horizontal
Velocidad del husillo (horizontal) 60 1/min - 1800 1/min
Montaje de husillo SK 50 DIN 2080
Abertura 380 mm - 930 mm
Alimentación
Velocidad de alimentación del eje X 30 mm/min - 750 mm/min
Velocidad de alimentación del eje Y 20 mm/min - 500 mm/min
Velocidad de alimentación del eje Z 15 mm/min - 375 mm/min
Capacidad de accionamiento
Clasificación del motor del husillo horizontal 5.5 kW
Clasificación del motor del husillo vertical 4 kW
Clasificación del motor de alimentación del eje X 1.5 kW
Clasificación del motor de alimentación del eje Y 1.5 kW
Clasificación del motor de alimentación del eje Z 1.5 kW
Clasificación del motor de bomba de enfriamiento 0.09 kW
Medidas y pesos
Dimensiones generales (longitud x latitud x altura) 1.8 m x 2.1 m x 2 m
Peso 2850 kg

  • Plataforma de la máquina extremadamente rígida de hierro fundido HT-200 de alta potencia con gran reborde
  • Deslizaderas rectificadas con precisión con superficies endurecidas para una precisión a largo plazo y resistencia al desgaste
  • Gran área de trabajo de 1325 x 360 mm y capacidad de carga de la mesa de hasta 500 kg
  • Engranajes de los cabezales silenciosos y hechos con precisión con engranajes endurecidos y rectificados
  • El cabezal de corte universal gira en 2 niveles: cambio rápido de maquinado horizontal a vertical
  • Al combinar ambos niveles de giro, se puede fijar casi cualquier ángulo espacial
  • El potente servomotor del eje permite un avance motorizado escalonado de precisión en todos los ejes
  • La mesa de fresado gira horizontalmente a lo largo del eje lineal
  • Las cubiertas telescópicas en el eje Y protegen el husillo de alimentación
  • El panel de control gira para ambos lados y cuenta con un indicador de posición integrada
  • El accionamiento principal de 5,5 kW garantiza una alta torsión
  • Sistema de enfriamiento y bandeja de lascas incluidos

Indicador de posición de 3 ejes

  • Más precisión
  • Tasa de errores más baja
  • Mayor productividad
  • Lo que resulta en un valioso ahorro de tiempo
  • Para una mayor productividad
  • Indicador fácil de leer
  • Funciones específicas para el operador
  • Práctica disposición del teclado
  • Resolución: 0,01/0,005 mm
  • Coordenadas predeterminadas
  • La posición del eje se mantiene cuando se apaga el indicador
  • Cálculo del diseño de orificios circulares
  • Función de calculadora
  • Almacenamiento para 10 herramientas
  • Conmutación radio/diámetro
  • Conversión mm/pulg.
  • Fácil expansión y funcionamiento sin necesidad de mantenimiento

Indicador de posición de 3 ejes SKU:
Indicador de posición de 3 ejes
Indicador de posición de 3 ejes SKU:
Manguito reductor ISO 50 / MT4
Manguito reductor ISO 50 / MT4 SKU:
Ejes de fresado (27, 32 mm)
Ejes de fresado (27, 32 mm) SKU:
Soporte del eje exterior para fresado horizontal
Soporte del eje exterior para fresado horizontal SKU:
Mandril portapinzas ISO 50 incl. pinzas de 3-25 mm (8 piezas)
Mandril portapinzas ISO 50 incl. pinzas de 3-25 mm (8 piezas) SKU:
Sistema de enfriamiento
Sistema de enfriamiento SKU:
Lámpara de trabajo
Lámpara de trabajo SKU:
Bandeja para lascas
Bandeja para lascas SKU:
Barra de tracción
Barra de tracción SKU:
Herramientas de funcionamiento
Herramientas de funcionamiento SKU:
Manual del usuario
Manual del usuario SKU:
