KHT 4012 M NC - Construction à coupe pivotante robuste avec dispositif de maintien en hauteur de la tôle et commande CN pour la butée arrière
Commande CN pour un positionnement rapide de la butée arrière

Commande CN pour un positionnement rapide de la butée arrière

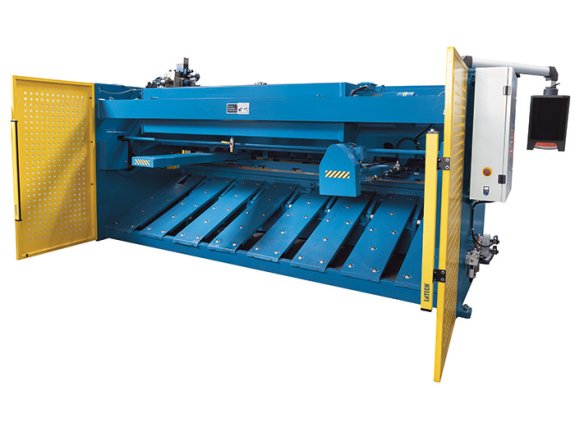

Grâce au dispositif de maintien en hauteur de la tôle à commande pneumatique, il est possible de positionner les tôles fines de manière précise sur la butée arrière

Grâce au dispositif de maintien en hauteur de la tôle à commande pneumatique, il est possible de positionner les tôles fines de manière précise sur la butée arrière

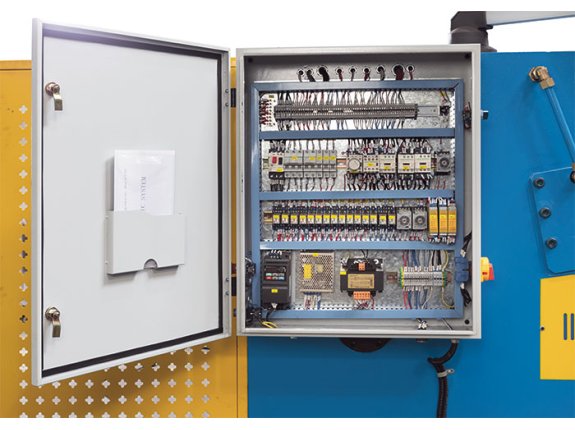

Fiabilité grâce à des composants électroniques haut de gamme

Fiabilité grâce à des composants électroniques haut de gamme

KHT 4012 M NC - Construction à coupe pivotante robuste avec dispositif de maintien en hauteur de la tôle et commande CN pour la butée arrière
Commande CN pour un positionnement rapide de la butée arrière
Grâce au dispositif de maintien en hauteur de la tôle à commande pneumatique, il est possible de positionner les tôles fines de manière précise sur la butée arrière
Fiabilité grâce à des composants électroniques haut de gamme

KHT 4012 M NC

UGS : 184217

Ces cisailles guillotines hydrauliques de la gamme KHT M NC sont conçues comme une construction à coupe pivotante. Dans ce type de construction, la barre de coupe est guidée dans un palier rotatif ancré dans le corps de la machine et assure ainsi une coupe très droite, sans risque de coincement des couteaux supérieur et inférieur. La butée arrière robuste et précise se positionne exactement à l’aide de la commande CN ESTUN 21.

  • Commande CN Estun E21
  • Butée arrière avec vis à billes
  • Dispositif pneum. de maintien en hauteur de la tôle
  • Lame convenant également pour l’acier inoxydable

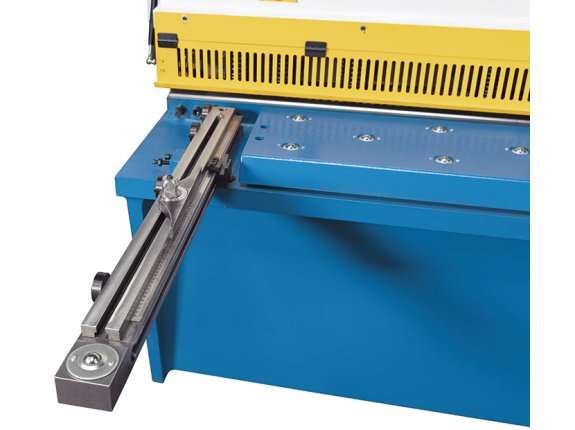

  • Butée angulaire réglable
Zone de travail
Longueur de travail 4000 mm
Porte à faux 150 mm
Angle de coupe 1,5 deg
Coups par minute 10 H/min
Maintien par traction 14 Pièce
Force de traction 44 t
Dimensions table de travail 4375 mm x 520 mm x 860 mm
Butée arrière
Butée arrière 1000 mm
Vitesse d'avance axe X 2280 mm/min
Bras support avant
Nombre de bras support 4 Pièce
Longueur des bras supports 1000 mm
Capacités de coupes
Épaisseur de tôle (max.) - 450 N/mm² 12 mm
Épaisseur de tôle (min.) - 400 N/mm² 1,2 mm
Épaisseur de tôle (max.) - 700 N/mm² 8 mm
Épaisseur de tôle (min.) - 700 N/mm² 1,2 mm
Puissance d'entraînement
Puissance moteur principal 18,5 kW
Réservoir de liquide hydraulique 400 l
Dimensions et poids
Dimensions (longueur x largeur x hauteur) 4,73 m x 2 m x 2,04 m
Poids 13200 kg

  • La cisaille guillotine hydraulique avec butée arrière NC se caractérise par sa haute qualité, sa fiabilité et sa facilité de manipulation

Bâti de machine

  • Le châssis de machine est une construction en acier mécanosoudée lourde et à faible contrainte, dans une conception à coupe pivotante
  • Dans cette conception, la barre de coupe se déplace dans un mouvement de pivotement, ce qui permet d’augmenter à nouveau la distance entre les couteaux supérieur et inférieur après la coupe
  • Les avantages d’une telle construction résident dans les coupes à faible torsion, un dégagement plus fiable de la découpe, une durée de vie améliorée des couteaux et le réglage simple du trait de coupe

Bâti du matériau

  • La table de travail de taille importante avec rouleaux à billes et la butée angulaire latérale stable permettent une manipulation facile et un alignement sûr de la tôle
  • Des bras support longs et robustes assurent un assurent un maintien stable pour les grandes feuilles

Système hydraulique

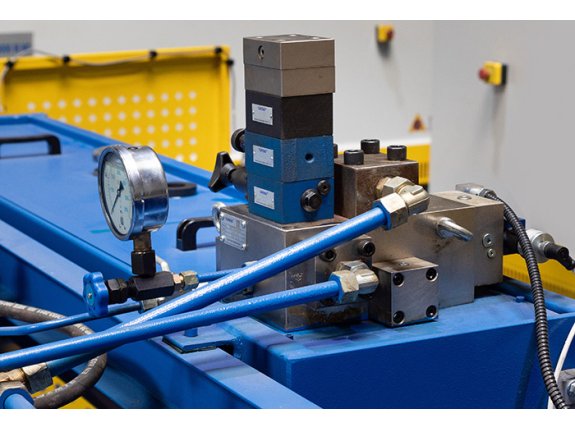

  • L’ensemble du système hydraulique est fiable, à niveau d’entretien faible et de maintenance aisée

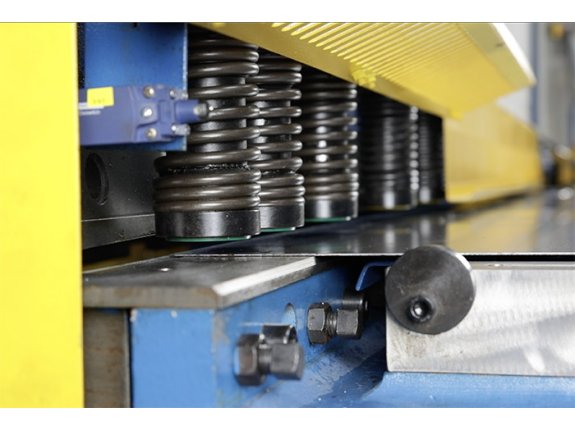

  • Les dispositifs de maintien par traction réglables au niveau de la pression fixent la feuille de tôle pendant la coupe tout près de la ligne de coupe

Butée arrière

  • Le système de butée arrière est particulièrement robuste et capable de résister de manière fiable aux rigueurs de la production quotidienne
  • Les vis à billes sont montées dans une position protégée

Équipement

  • La commande NC ESTUN 21, simple d’utilisation, positionne la butée arrière avec précision lors de la coupe unitaire ou dans le cycle du programme
  • La commande de la machine se fait par la pédale mobile avec interrupteur d’arrêt d’urgence
  • La ligne de coupe exacte est visible grâce à une ombre portée sur la tôle
  • Les couteaux supérieur et inférieur sont adaptés à l’usinage de l’acier inoxydable

Sécurité

  • Le dispositif de protection des doigts sur toute la longueur est rabattable à 1 000 mm, pour une meilleure vue sur la ligne de coupe
  • Le concept de sécurité est basé sur les normes CE en vigueur
  • Le système de sécurité à barrières lumineuses qui se situe à l’arrière de la machine sécurise la zone de travail

Commande NC Estun E21S UGS:
  • Commande de positionnement aisée pour les butées arrières des cisailles guillotines
  • Positionnement sur un ou deux côtés au choix (suppression du jeu de broche)
  • Fonction de rétraction lors du processus de coupe
  • Référencement automatique
  • Sauvegarde et récupération simples des paramètres
  • Approche rapide des positions programmées
  • Jusqu'à 40 programmes programmables comprenant 25 étapes de positionnement max.
  • Protection avec coupure
Commande NC Estun E21S
Commande NC Estun E21S UGS:
  • Commande de positionnement aisée pour les butées arrières des cisailles guillotines
  • Positionnement sur un ou deux côtés au choix (suppression du jeu de broche)
  • Fonction de rétraction lors du processus de coupe
  • Référencement automatique
  • Sauvegarde et récupération simples des paramètres
  • Approche rapide des positions programmées
  • Jusqu'à 40 programmes programmables comprenant 25 étapes de positionnement max.
  • Protection avec coupure

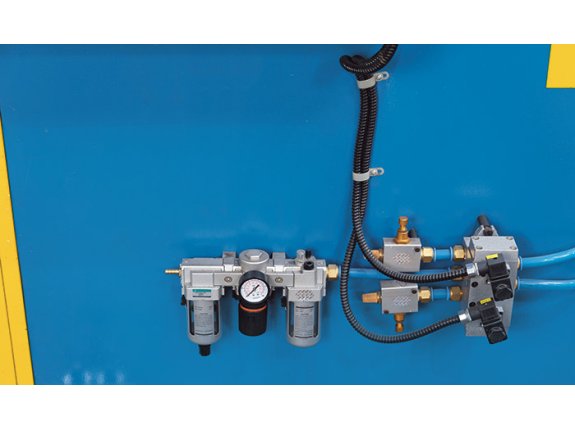

Dispositif pneumatique de relevage de la tôle
Dispositif pneumatique de relevage de la tôle UGS:
butée arrière commandée
butée arrière commandée UGS:
Silhouette d’affichage de la ligne de coupe
Silhouette d’affichage de la ligne de coupe UGS:
Bras supports
Bras supports UGS:

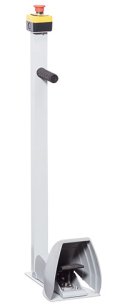

Pédale avec bouton d’arrêt d’urgence
Pédale avec bouton d’arrêt d’urgence UGS:
Réglage manuel du trait de coupe
Réglage manuel du trait de coupe UGS:
Protège-doigts
Protège-doigts UGS:
Système de sécurité pour la zone de travail butée arrière
Système de sécurité pour la zone de travail butée arrière UGS:
Couteau pour tôles en acier inoxydable
Couteau pour tôles en acier inoxydable UGS:
Butée angulaire réglable
Butée angulaire réglable UGS:
Outillage de service
Outillage de service UGS:
Manuel d'utilisation
Manuel d'utilisation UGS:

Commande NC Estun E21S

  • Commande de positionnement aisée pour les butées arrières des cisailles guillotines
  • Positionnement sur un ou deux côtés au choix (suppression du jeu de broche)
  • Fonction de rétraction lors du processus de coupe
  • Référencement automatique
  • Sauvegarde et récupération simples des paramètres
  • Approche rapide des positions programmées
  • Jusqu'à 40 programmes programmables comprenant 25 étapes de positionnement max.
  • Protection avec coupure
Refroidisseur d’huile hydraulique
  • Recommandé pour la production en série ou pour l’utilisation dans des environnements haute température
Refroidisseur d’huile hydraulique UGS: 253964
Refroidisseur d’huile hydraulique
  • Recommandé pour la production en série ou pour l’utilisation dans des environnements haute température
Jeu de couteaux supplémentaire UGS: 253972
Jeu de couteaux supplémentaire
  • 1 jeu de couteaux supplémentaire, convient également pour la découpe d’acier inoxydable
  • Le couteau supérieur possède 2 faces tranchantes et le couteau inférieur en compte 4.
Système de lubrification centralisé automatique UGS: 253975
Système de lubrification centralisé automatique
  • Cette option réduit considérablement la durée de l’entretien et augmente la durée de vie de la machine, étant donné la réduction au minimum de l’usure due au frottement.
