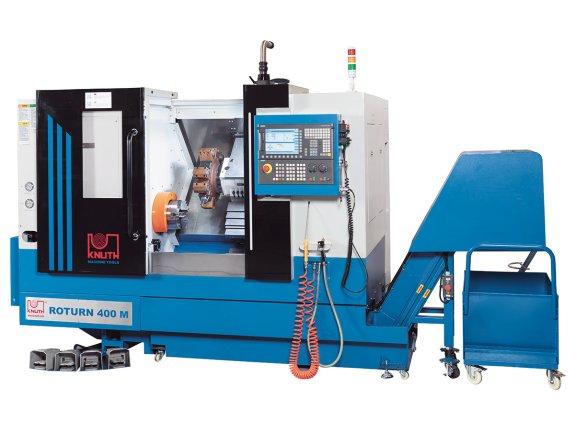

Roturn 402 M

UGS : 180624

Cette machine de la gamme ROTURN M convainc également en détenant les vertus classiques d’un tour de production CNC compact. Conçue comme une machine à banc incliné moderne et robuste avec des guidages linéaires dans tous les axes, un mandrin à pince de serrage à fort et un fourreau de contre-poupée à déplacement hydraulique. Équipée d’un axe X, d’une tourelle porte-outils à 12 stations et d’outils entraînés pour les travaux de perçage et de fraisage axiaux et radiaux Un convoyeur à bande articulé et un dispositif de refroidissement performance complètent l’équipement. Avec sa commande Siemens 828 D Basic, elle répond à toutes les exigences d’une technique de commande moderne.

Moteur de broche principale puissant
Axe C à résolution élevée
Tourelle porte-outils à 12 stations avec outils entraînés
Convoyeur à copeaux en standard
Commande Siemens 828

Zone de travail
Longueur de pièce	340 mm
Hauteur de pointe	200 mm
Diamètre usinable sur banc	400 mm
Diamètre de tournage via support	250 mm
Long. de travail (max.)	330 mm

Courses
Coursaxe X	150 mm
Course d’usinage axe Z	380 mm

Broche principale
Mandrin	250 mm
Plage de vitesses	50 1/min - 2000 1/min
Nez de broche	A2-8
Passage de broche	86 mm
Alésage broche avec barre de traction	75 mm

Avances rapides
Avance rapide axe X	20000 mm/min
Avance rapide axe Z	25000 mm/min

Porte-outils
Nombre d'outils	12 Pièce
Dimensions queue d'outils	20 mm x 20 mm
Diam. barreau d'alésage	32 mm
Vitesse, outils entraînés	3000 1/min

Contre-poupée
Cône fourreau	5 cm
Diamètre contre-poupée	88 mm
Course contre-poupée	80 mm

Puissance d'entraînement
Puissance moteur principal	15 / 11 kW
Puissance pompe de refroidissement	0,18 kW
Puissance moteurs, outils entraînés	2,3 kW
Outils entraînés, charge constante	2,3 kW

Dimensions et poids
Dimensions (longueur x largeur x hauteur)	3,75 m x 1,9 m x 1,92 m
Poids	3760 kg

Points forts

Prêt à se confronter à l’avenir : la commande Siemens 828 D Basic répond à toutes les exigences d’une technique de commande moderne
Un mandrin de serrage hydraulique à 3 mors avec passage est fourni de série
Convoyeur à bande et dispositif de refroidissement efficace sont des accessoires en standard

Conception de la machine

Le bâti de machine à banc incliné lourd est garant d’une grande rigidité et d’une bonne évacuation des copeaux
Les guidages linéaires précis sur les axes X et Z garantissent la stabilité et la précision, même en cas de charges lourdes
La grande porte coulissante facilite l’accès à l’espace de travail fermé
Contre-poupée avec fourreau à entraînement hydraulique

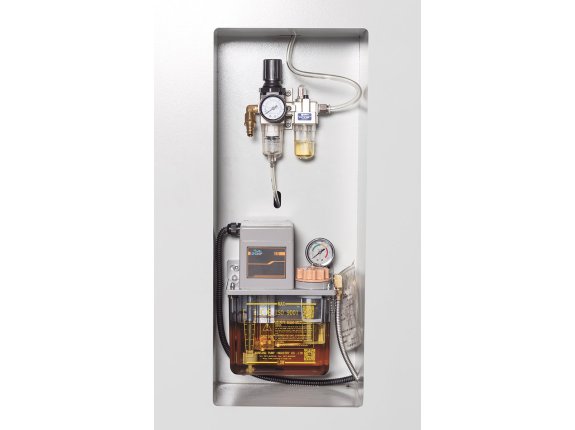

La lubrification centralisée automatique alimente de manière fiable toutes les glissières de guidage en lubrifiant

Broche

Vitesse max. de la broche 3 000 tr/min (Roturn 400M) et/ou 2 000 tr/min (Roturn 402M)
Puissance du moteur 11 / 15 kW

Changeur d'outils

La tourelle porte-outils à 12 stations avec outils entraînés est garante d’une zone de travail importante et d’un changement d’outil rapide et précis
La conception robuste et le serrage puissant éliminent les vibrations pour une longue durée de vie des outils
Entraînement puissant et vaste plage de vitesses de rotation pour les travaux de fraisage, perçage et taraudage
La résolution élevée de l’axe C permet un fraisage de contour précis et un positionnement précis

Commande Siemens 828 D UGS:

SINUMERIK 828 D – La machine puissante dans la classe compacte des commandes numériques

Points forts

Tableau de commande CNC compact, robuste, sans entretien
Saisie facile du programme et des paramètres via un clavier QWERTY
Précision d'usinage maximale
Transformations cinématiques intelligentes pour l'usinage de pièces cylindriques, et pour niveaux d'exécution des pièces à travailler en angle
SINUMERIK MDynamics doté de la nouvelle fonction Advanced Surface : pour une surface des pièces parfaite et les temps d'usinage les plus courts en matière d'applications pour la confection de moules
GUIDE programme : le temps d'usinage le plus court et une flexibilité maximale pour les productions en grandes séries
Spectre unique de cycles de technologie - depuis le fraisage de contours avec reconnaissance de matériau résiduel aux mesures de processus
Éléments animés : aide à l'utilisation et la programmation unique avec séquences animées
Options de transfert de données modernes par clé USB, carte CF et réseau (Ethernet)

Équipement CNC

Contrôle numérique CNC haute performance avec tableau de commande
Tableau de commande frontal robuste réalisé en fonte de magnésium
Clavier QWERTY totalement intégré
Conception sans entretien (aucune batterie tampon n'est requise)

Données de performance et fonctions CNC

Commande à précompensation dynamique
Interpolation linéaire, circulaire et hélicoïdale
Taraudage sans mandrin de compensation, plus filetage
Choix entre unités métriques et impériales - cm et pouces
Concept FRAME pour transformations, rotations, calibrage et miroitement par coordonnées individuelles
100 décalages du zéro réglables
Actions synchrones et sortie rapide de la fonction d'assistance

Cycles de technologie CNC

Important choix de cycles de perçage
Important choix de cycles de fraisage pour géométries standard
Important choix de modèles pour opérations de perçage et de fraisage
Réglages haute vitesse pour application de réalisation de moules
Calculateur de géométrie pou saisie de contour libre
Cycle d'usinage pour contour de poche / contour de tourillon avec contours isolés

Fonctions graphiques

Système d'aide en ligne graphique, similaire à celui d'un PC
Simulation CNC graphique avec affichage de niveau

Gestion d'outils CNC

Écran d'affichage de données outil et magasin
Gestion des outils avec des noms d'outils en texte simple
Dispositif de chargement/déchargement pour faciliter l'attribution de magasin
Gestion d'outils avec contrôle de longévité d'outil
Moniteur TFT couleur 10,4 po.

Commande Siemens 828 D

Commande Siemens 828 D UGS:

SINUMERIK 828 D – La machine puissante dans la classe compacte des commandes numériques

Points forts

Tableau de commande CNC compact, robuste, sans entretien
Saisie facile du programme et des paramètres via un clavier QWERTY
Précision d'usinage maximale
Transformations cinématiques intelligentes pour l'usinage de pièces cylindriques, et pour niveaux d'exécution des pièces à travailler en angle
SINUMERIK MDynamics doté de la nouvelle fonction Advanced Surface : pour une surface des pièces parfaite et les temps d'usinage les plus courts en matière d'applications pour la confection de moules
GUIDE programme : le temps d'usinage le plus court et une flexibilité maximale pour les productions en grandes séries
Spectre unique de cycles de technologie - depuis le fraisage de contours avec reconnaissance de matériau résiduel aux mesures de processus
Éléments animés : aide à l'utilisation et la programmation unique avec séquences animées
Options de transfert de données modernes par clé USB, carte CF et réseau (Ethernet)

Équipement CNC

Contrôle numérique CNC haute performance avec tableau de commande
Tableau de commande frontal robuste réalisé en fonte de magnésium
Clavier QWERTY totalement intégré
Conception sans entretien (aucune batterie tampon n'est requise)

Données de performance et fonctions CNC

Commande à précompensation dynamique
Interpolation linéaire, circulaire et hélicoïdale
Taraudage sans mandrin de compensation, plus filetage
Choix entre unités métriques et impériales - cm et pouces
Concept FRAME pour transformations, rotations, calibrage et miroitement par coordonnées individuelles
100 décalages du zéro réglables
Actions synchrones et sortie rapide de la fonction d'assistance

Cycles de technologie CNC

Important choix de cycles de perçage
Important choix de cycles de fraisage pour géométries standard
Important choix de modèles pour opérations de perçage et de fraisage
Réglages haute vitesse pour application de réalisation de moules
Calculateur de géométrie pou saisie de contour libre
Cycle d'usinage pour contour de poche / contour de tourillon avec contours isolés

Fonctions graphiques

Système d'aide en ligne graphique, similaire à celui d'un PC
Simulation CNC graphique avec affichage de niveau

Gestion d'outils CNC

Écran d'affichage de données outil et magasin
Gestion des outils avec des noms d'outils en texte simple
Dispositif de chargement/déchargement pour faciliter l'attribution de magasin
Gestion d'outils avec contrôle de longévité d'outil
Moniteur TFT couleur 10,4 po.

Mandrin hydr. 3 mors 200 mm avec trou de perçage

Contre poupée hydr.

Graissage centralisé automatique

Convoyeur de copeaux

échangeur thermique pr armoire distr.

Zone de travail capoté

Lampe de travail LED

Dispositif de refroidissement

Pistolet air comprimé

Pistolet nett. prod. refroid.

Outillage de service

Manuel d‘utilisation

Changeur d’outils à 12 stations avec outils entraînés

1 support d’outils entraîné radial

1 support d’outils entraîné axial

Interface Chargeur de barres

cycles de mesure (6FC5800-0AP28-0YB0)

Préparation Interface Chargeur de barres

Préparation Interface Chargeur de barres UGS: 270250

Système de mesure Renishaw HPRA UGS: 254042

Système de mesure Renishaw HPMA UGS: 254043
