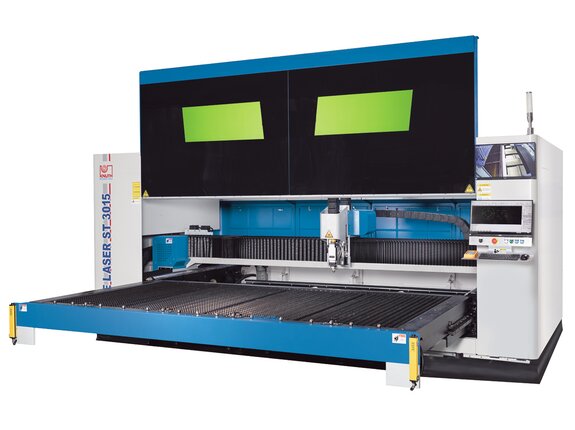

ACE.Laser ST 3015 6.0R

• La macchina per il taglio laser, sviluppata secondo i più moderni standard, ha un'area di lavoro di 3000 mm x 1500 mm ed è disponibile con sorgenti laser a fibra da 1500 a 6000 W
• Per caricare e scaricare i pezzi da tagliare, il piano di lavoro può essere spostato fuori dalla carenatura della macchina

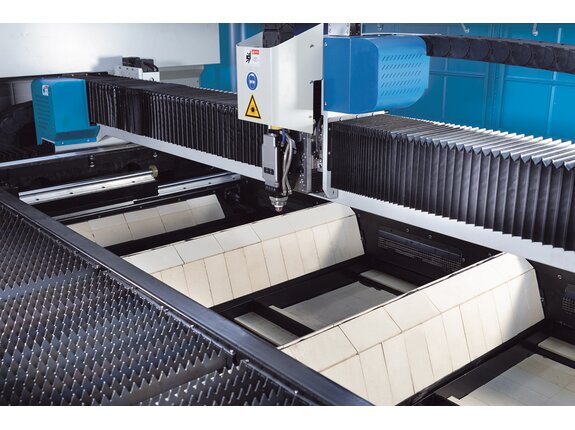

• Il piano di lavoro è montato su un telaio estraibile particolarmente stabile, in grado di accogliere facilmente pezzi fino a 1000 kg
• Il portale resistente alle torsioni si estende sul lato longitudinale della tavola ed è azionato in modo sincrono su entrambi i lati
• La macchina soddisfa le tolleranze di perpendicolarità o inclinazione per il taglio laser secondo DIN EN ISO 9013-1
• Il trattamento termico del telaio saldato elimina le tensioni di produzione e contribuisce a garantire la precisione dei pezzi da tagliare
• Le guide lineari di precisione richiedono poca manutenzione, sono precise e durevoli e progettate per alte velocità di taglio
• Il sistema di trasmissione a cremagliera di livello elevato è robusto e garantisce un'elevata precisione di posizionamento nell'asse X e Y
• L'elevata dinamica dei servomotori ad alte prestazioni come azionamento di avanzamento l'implementazione esatta di tutti i parametri tecnologici per la massima qualità di taglio con contorni sottili o per la migliore produttività in grandi componenti
• Per la sicurezza delle persone e dell'ambiente, il sistema di taglio è dotato di una carenatura con speciali finestre in vetro di sicurezza, che consentono l'osservazione del processo di taglio e dell'interno della macchina
• Per facilitarne ed accelerarne la preparazione, la macchina è dotata di serie di un dispositivo di controllo manuale

Controllo

• Il potente controllo CNC con grande display e interfaccia utente intuitiva è un altro punto di forza della serie
• Tutte le funzioni sono presentate in modo chiaro e la formazione è relativamente breve
• Tramite un monitor supplementare è possibile monitorare il processo di carico e taglio mediante videocamere integrate
• Per scopi di diagnostica e manutenzione, il controllo può essere accessibile anche dall'esterno tramite un'interfaccia Ethernet
• Le valvole proporzionali regolano i parametri impostati per la pressione del gas dentro il controllo durante il processo di taglio

Software di nesting

• CypCut - è un potente software di nesting e taglio che supporta tutti i formati di file più comuni (Ai, DXF, PLT, LXD)
• Un database tecnologico contiene parametri di taglio e cicli predefiniti per diversi metalli
• Il nesting automatico fa risparmiare molto tempo all'operatore, consente di effettuare regolazioni individuali e garantisce un utilizzo ottimale del materiale

Testa di taglio

• I modelli fino a 4 kW di potenza sono dotati di testa RayTools, le versioni da 6 kW con testa di taglio BOCI BLT
• Tutti i modelli sono dotati di protezione anticollisione integrata, regolazione automatica della messa a fuoco e controllo dell'altezza
• In questo modo la messa a fuoco del raggio laser può essere adattata continuamente alle condizioni del materiale anche durante il programma
• Grazie alla sua struttura, la manutenzione dell'impianto è particolarmente semplice

Fonte di plasma

• I laser a fibra sviluppati da Raycus offrono alta efficienza di conversione elettro-ottica, elevata qualità del fascio, elevata densità di energia ed una grande frequenza di modulazione
• Grazie alla sua struttura durevole ed basso livello di manutenzione , questo sistema di taglio è caratterizzato da costi di manutenzione estremamente ridotti

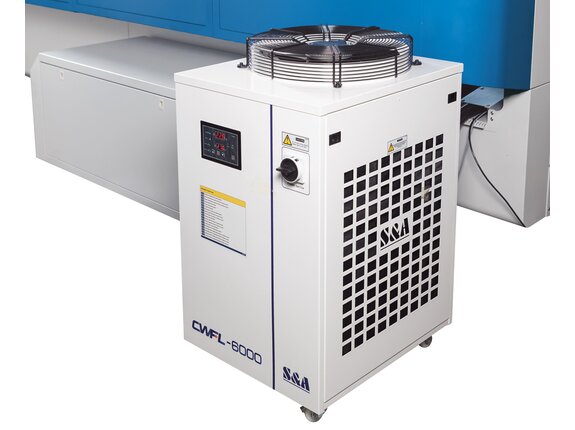

• Il raffreddamento ad acqua garantisce un equilibrio termico e protegge i componenti sottoposti a sollecitazioni termiche durante la produzione quotidiana

Sistema d'aspirazione

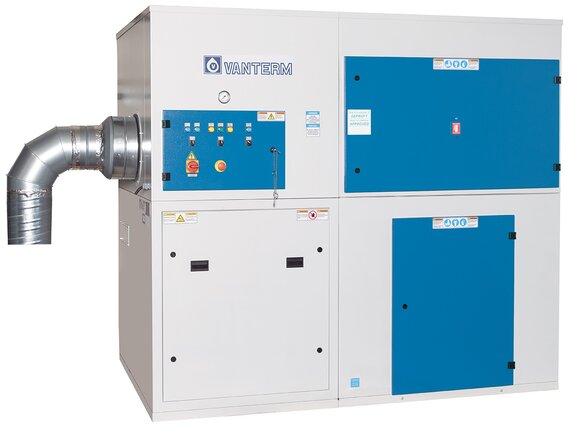

• La dotazione standard della serie ACE.Laser ST prevede un potente sistema d'aspirazione con filtro, adattato alla potenza della sorgente laser
• La massima efficienza nell'aspirazione e filtraggio delle particelle e dei vapori, che si originano nel processo di produzione, protegge la salute dei dipendenti, assicura un'elevata qualità del prodotto e contribuisce alla longevità della macchina
