HFS 50100 F NC - Konstrukcja stojaka przenośnego z automatycznie sterowaną osią X i Z oraz Siemens-HMI
HFS 50100 F NC - Konstrukcja stojaka przenośnego z automatycznie sterowaną osią X i Z oraz Siemens-HMI

HFS 50100 F NC

SKU : 124934

Ta seria szlifierek do płaszczyzn obrabia duże i ciężkie przedmioty z tolerancjami wymaganymi w przypadku precyzyjnego szlifowania powierzchni lub etapu obróbki wstępnej docierania lub polerowania. Korpus maszyny został zaprojektowany w konstrukcji krzyżowej z ruchomą kolumną. Taka konstrukcja umożliwia długie prowadzenie stołu, a tym samym optymalne prowadzenie ciężaru na całym obszarze roboczym. Możliwość przełączania między trybem automatycznym i ręcznym sprawia, że zakres użycia obejmuje produkcję prototypową, naprawy i szkolenia.

  • Konstrukcja stojaka przenośnego zapewniająca największą stabilność
  • Magnetyczna płyta mocująca ze zintegrowaną funkcją rozmagnesowania
  • Sterownik Smart Line PLC Siemens z cyklami szlifowania
  • Oś Y/Z sterowana przez NC z napędem serwomotoru
  • Łatwy w obsłudze HMI z ekranem dotykowym
  • Elektroniczne pokrętło do osi Y/Z
Gotowe do wysyłki
Przestrzeń robocza
Wymiary stołu 500 mm x 1000 mm
Odstęp środek wrzeciona-powierzchnia stołu 600 mm
Ładowność stołu (max) 700 kg
Wysokość magnetycznej płyty mocującej 110 mm
Wymiary magnetycznej płyty mocującej 500 mm x 1000 mm
Liczba magnetycznych płyt mocujących 1 szt.
Drogi przesuwu
Przesuw osi-X 1000 mm
Przesuw osi-Y 500 mm
Posuw roboczy
Hydrauliczny posuw X 5 m/min - 25 m/min
Posuw oś Y 50 mm/min - 500 mm/min
Głębokość dosuwu w osi Y 0,005 mm - 0,05 mm
Posuw oś Z 50 mm/min - 1500 mm/min
Automatyczny dosuw w osi Z 0 mm/min - 30 mm/min
Ściernica
Wymiary tarcz ściernych 350 mm x 40 mm x 127 mm
Prędkość 1450 obr./min
Napęd
Moc, napęd główny 7,5 kW
Moc silnika hydrauliki 3 kW
Serwomotor w osi Y 2 kW
Serwomotor w osi Z 0,5 kW
Wymiary i waga
Wymiary ogólne (długość x szerokość x wysokość) 4,5 m x 2,65 m x 2,7 m
Waga 5500 kg

  • Ciężki, mocno użebrowany stelaż maszyny z łożem krzyżowym z przesuwaną kolumną i poziomym wrzecionem charakteryzuje się szczególną stabilnością w przypadku detali o dużym ciężarze
  • Duży obszar roboczy umożliwia obróbkę pojedynczych detali o dużej powierzchni lub też kilku detali w jednym mocowaniu
  • Przestrzeń robocza jest zabezpieczona przez łatwo dostępną zamkniętą osłonę
  • Wydajny układ chłodziwa należy do wyposażenia seryjnego tej serii maszyn

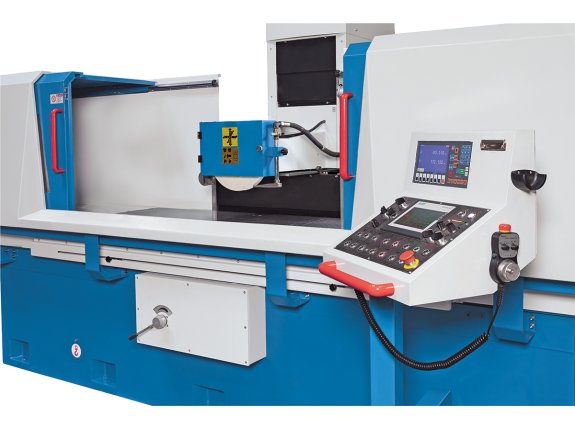

Sterownik

  • Cykle automatycznego szlifowania powierzchni i rowków są rejestrowane oraz edytowane bezpośrednio na ekranie dotykowym Siemens
  • Przekładnie śrubowe toczne i mocne serwomotory w osi Y i X gwarantują precyzję oraz dokładność powtarzania podczas dostawiania ściernicy
  • Elektroniczne pokrętło do osi Y i Z ułatwia nastawianie oraz ręczne pozycjonowanie wrzecion szlifujących
  • W trybie automatycznym ustalone przez operatora wartości w trybie zdzierania i wygładzania, liczba skoków wyiskrzania oraz powrót do punktu wyjścia są stosowane automatycznie

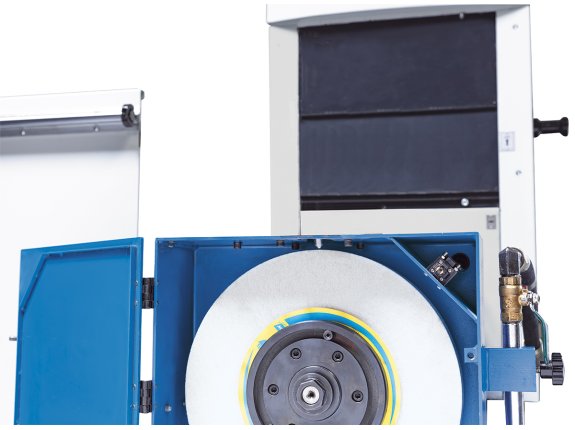

Wrzeciono ściernicy

  • Duże wrzeciono ściernicy, dynamicznie wyważone, w pełni uszczelnione i nie wymagające smarowania
  • Wstępnie mocowane precyzyjne łożyska umożliwiają maksymalną wydajność szlifowania i zapewniają niezawodność przez wiele godzin pracy produkcyjnej

Układ hydrauliczny

  • Wzorcowo spokojna praca przy minimalnym wzroście temperatury gwarantuje najlepsze rezultaty w przypadku pracy ciągłej
  • Hydrauliczny posuw wzdłużny stołu jest płynnie regulowany, utrzymuje wybraną prędkość na stałym poziomie oraz zmienia miękko i bez szarpnięć kierunek przesuwania
  • Zewnętrzny agregat hydrauliczny z jednostką chłodzenia oleju zapewnia doskonałą stabilność temperatury

Magnetyczna płyta dociskowa

  • Duże seryjne magnetyczne płyty mocujące umożliwiają mocowanie bez skrzywień w całym obszarze roboczym
  • Nowoczesny sterownik zapewnia ponadto niezawodną pracę ze stabilnymi siłami mocującymi i dobrą jakością rozmagnetyzowania

2-osiowy wskaźnik położenia SKU:
2-osiowy wskaźnik położenia
2-osiowy wskaźnik położenia SKU:
Elektroniczne pokrętło do osi Y Z
Elektroniczne pokrętło do osi Y Z SKU:
Kołnierz tarczy ściernej
Kołnierz tarczy ściernej SKU:
Obudowa przestrzeni roboczej
Obudowa przestrzeni roboczej SKU:
System chłodzący
System chłodzący SKU:
Obciągacz tarcz szlifierskich (bez diamentu obciągającego)
Obciągacz tarcz szlifierskich (bez diamentu obciągającego) SKU:
Stacja wyrównująca
Stacja wyrównująca SKU:
Trzonek wyrównujący
Trzonek wyrównujący SKU:
Lampa led
Lampa led SKU:
Magnetyczna płyta dociskowa
Magnetyczna płyta dociskowa SKU:
Śruby regulujące
Śruby regulujące SKU:
Narzędzia
Narzędzia SKU:
Podręcznik operatora
Podręcznik operatora SKU:
Sterowanie PLC Siemens z ekranem dotykowym
Sterowanie PLC Siemens z ekranem dotykowym SKU:
Tarcza ścierna
Tarcza ścierna SKU:
Automatyczne centralne smarowanie
Automatyczne centralne smarowanie SKU:
Układ chłodziwa z magn. separatorem i filtrem papierowym
Układ chłodziwa z magn. separatorem i filtrem papierowym SKU: 253467
Układ chłodziwa z magn. separatorem i filtrem papierowym
Magnetyczny separator bez zbiornika SKU: 253469
Magnetyczny separator bez zbiornika
drobnobiegunowa magnetyczna płyta mocująca do HFS 50100 F NC SKU: 253736
drobnobiegunowa magnetyczna płyta mocująca do HFS 50100 F NC
Rozbudowa do drobnobiegunowej magnetycznej płyty mocującej do HFS 50100 F NC SKU: 253737
Rozbudowa do drobnobiegunowej magnetycznej płyty mocującej do HFS 50100 F NC
Obciągacz ściernic serwo SKU: 254261
Obciągacz ściernic serwo
