LabTurn 2028 CNC

SKU : 181625

LabTurn nadaje się zarówno do szkoleń CNC, jak i do produkcji małych przedmiotów. Kompaktowa i mobilna tokarka CNC posiada pełny zakres funkcji dużej maszyny produkcyjnej. Głowica rewolwerowa na 8 narzędzi, z czterema narzędziami do obróbki wewnętrznej i czterema do obróbki zewnętrznej. Do obróbki długich przedmiotów używa się konika. Wrzeciono główne z bezstopniową regulacją obrotów do ​​3000 obr./min., uchwyt 3-szczękowy o średnicy 100 mm. Dzięki prostemu, intuicyjnemu prowadzeniu operatora sterownik Siemens 808 doskonale wprowadza w użycie CNC.

  • Siemens 808 Advance jest idealny dla początkujących
  • Rewolwer narzędziowy do obróbki zewnętrznej i wewnętrznej

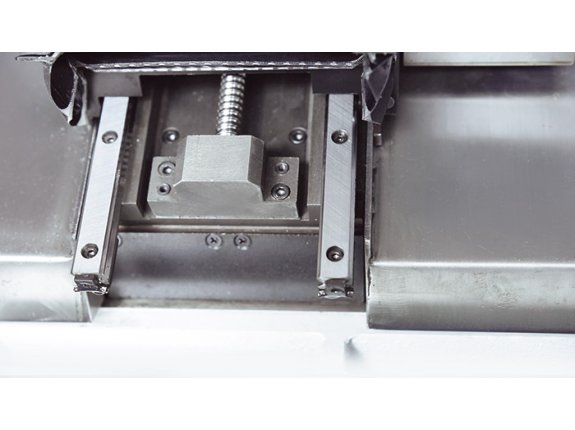

  • Prowadnice liniowe i wrzeciona obiegowe kulowe we wszystkich osiach
  • Zamknięta obudowa maszyny
  • Przesuwna podstawa z dużą ilością miejsca do przechowywania
Gotowe do wysyłki
Przestrzeń robocza
Długość obrabianego przedmiotu (max.) 280 mm
Średnica obrabiania nad łożem 200 mm
Średnica obrotu przez support 90 mm
Drogi przesuwu
Przesuw osi-X 86 mm
Przesuw osi-Z 155 mm
Wrzeciennik
Zakres prędkości 100 obr./min - 3000 obr./min
Gniazdo wrzeciona MK 3
Prześwit wrzeciona 20 mm
Średnica uchwytu 100 mm
Szybki posuw
Przyśpieszony posuw osi X 2000 mm/min
Przyśpieszony posuw osi Z 2000 mm/min
Posuw roboczy
Prędkość posuwu osi -X 1000 mm/min
Prędkość posuwu osi -Z 1000 mm/min
Maks. moment obrotowy silnika posuwu osi X 2,2 Nm
Maks. moment obrotowy silnika posuwu osi Z 2,2 Nm
Magazyn narzędzi
Ilość stacji narzędzi 8 szt.
Wymiary narzędzia 8 mm x 8 mm
Średnica osadzenia wytaczadła 12 mm
Dokładność
Dokładność pozycjonowania oś X 0,022 mm
Dokładność pozycjonowania oś Z 0,022 mm
Powtarzalność osi X 0,01 mm
Powtarzalność osi Z 0,01 mm
Konik
Średnica tulei konika 20 mm
Wysuw tulei konika 30 mm
Stożek konika MK 2
Napęd
Moc, napęd główny 1 kW
Wymiary i waga
Wymiary ogólne (długość x szerokość x wysokość) 1,4 m x 0,9 m x 1,85 m
Waga 360 kg

Najważniejsze cechy

  • LabTurn jest idealną maszyną do szkoleń CNC, ale także dla produkcji precyzyjnych detali w małych seriach
  • Łoże maszyny wykonane z solidnego żeliwa szarego, bardzo stabilna
  • Prowadnice liniowe gwarantują wysoką precyzję i dokładność obróbki
  • Centralne smarowanie minimalizuje czas konserwacji

Konstrukcja maszyny

  • Zamknięta komora robocza zapewnia ochronę, a dzięki dużym drzwiom przesuwnym jest dobrze dostępna

Wrzeciono

  • 3-szczękowy uchwyt tokarski100 mm oraz stabilny konik w wyposażeniu seryjnym
  • Max prędkość wrzeciona 3.000 rpm
  • Otwór poziomy 20 mm

Zmieniarka narzędzi

  • 8-pozycyjny rewolwer narzędziowy z 4 narzędziami do obróbki wewnętrznej i zewnętrznej

Sterownik Siemens 808D Advance SKU:
  • SINUMERIK 808D ADVANCE jest idealnie przystosowany do wymagań nowoczesnych maszyn standardowych
  • Komunikacja między CNC a napędem przez magistralę wysokiej prędkości zapewnia skuteczną regulację położenia, która gwarantuje wysoką precyzję i optymalną wydajność skrawania
  • Zapewniony jest przy tym doskonały stosunek ceny do jakości
  • W połączeniu z nową generacją napędów wrzecion i osi SINUMERIK 808D ADVANCE wyposażony w wyświetlacz LCD 8,4″ jest najnowszym gotowym do użycia cyfrowym rozwiązaniem CNC do nowoczesnych maszyn standardowych

Zalety – wysoka precyzja dzięki rozwiązaniu cyfrowemu:

  • Większa odporność na przeciążenia wspomaga krótsze przyspieszenie i opóźnienie obrabiarki
  • Dzięki stabilnej prędkości skrawania można uzyskać lepszą jakość powierzchni obrabianego elementu

Większa trwałość:

  • Podczas obróbki skrawaniem materiałów trudnoobrabialnych można automatycznie dopasować wydajność momentu obrotowego wrzeciona, aby poprawić ochronę narzędzi skrawających i systemu wrzeciona
  • Duży zakres napięcia w SINAMICS zapobiega wyłączeniu maszyny w przypadku gorszych warunków zasilania. Z tego powodu krótsze są przestoje maszyny

Większy komfort obsługi:

  • Szybki Ethernet ułatwia uruchomienie i diagnostykę obrabiarki oraz obsługę programu NC
Sterownik Siemens 808D Advance
Sterownik Siemens 808D Advance SKU:
  • SINUMERIK 808D ADVANCE jest idealnie przystosowany do wymagań nowoczesnych maszyn standardowych
  • Komunikacja między CNC a napędem przez magistralę wysokiej prędkości zapewnia skuteczną regulację położenia, która gwarantuje wysoką precyzję i optymalną wydajność skrawania
  • Zapewniony jest przy tym doskonały stosunek ceny do jakości
  • W połączeniu z nową generacją napędów wrzecion i osi SINUMERIK 808D ADVANCE wyposażony w wyświetlacz LCD 8,4″ jest najnowszym gotowym do użycia cyfrowym rozwiązaniem CNC do nowoczesnych maszyn standardowych

Zalety – wysoka precyzja dzięki rozwiązaniu cyfrowemu:

  • Większa odporność na przeciążenia wspomaga krótsze przyspieszenie i opóźnienie obrabiarki
  • Dzięki stabilnej prędkości skrawania można uzyskać lepszą jakość powierzchni obrabianego elementu

Większa trwałość:

  • Podczas obróbki skrawaniem materiałów trudnoobrabialnych można automatycznie dopasować wydajność momentu obrotowego wrzeciona, aby poprawić ochronę narzędzi skrawających i systemu wrzeciona
  • Duży zakres napięcia w SINAMICS zapobiega wyłączeniu maszyny w przypadku gorszych warunków zasilania. Z tego powodu krótsze są przestoje maszyny

Większy komfort obsługi:

  • Szybki Ethernet ułatwia uruchomienie i diagnostykę obrabiarki oraz obsługę programu NC
Elektroniczne pokrętło
Elektroniczne pokrętło SKU:

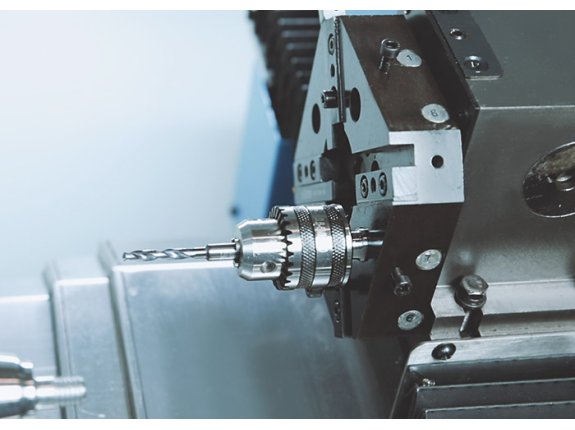

8-pozycyjna głowica rewolwerowa
8-pozycyjna głowica rewolwerowa SKU:
Ruchoma podstawa
Ruchoma podstawa SKU:

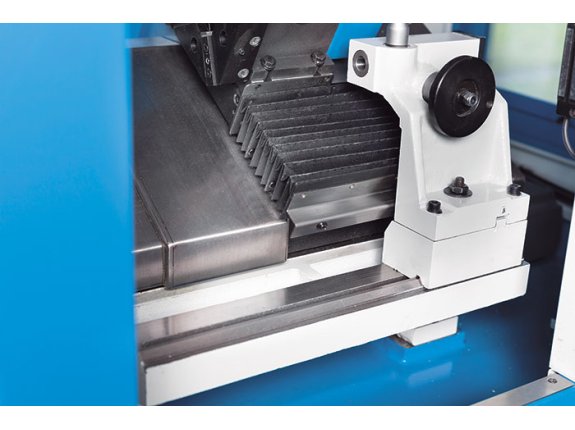

Konik
Konik SKU:
3-szczękowy uchwyt Ø 100 mm
3-szczękowy uchwyt Ø 100 mm SKU:

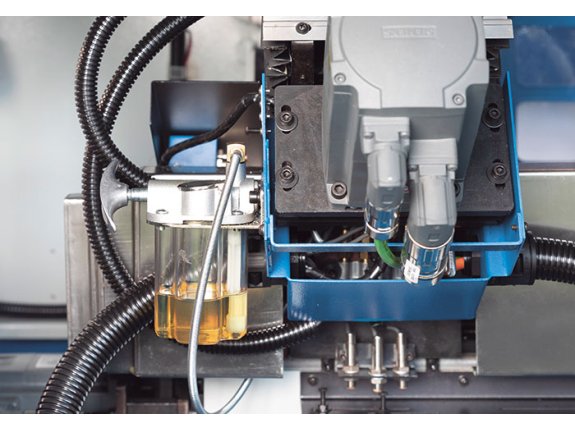

Centralne smarowanie
Centralne smarowanie SKU:

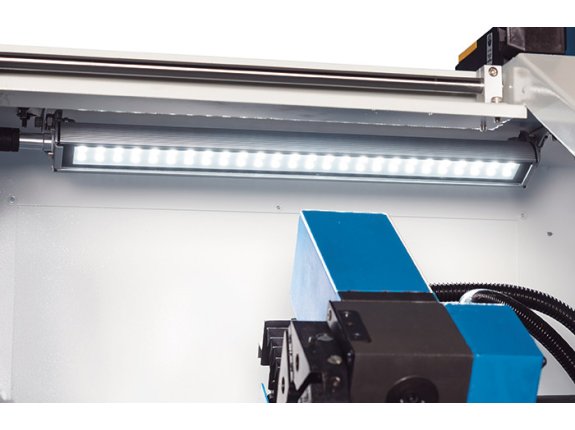

Lampa robocza
Lampa robocza SKU:
Narzędzia
Narzędzia SKU:
Podręcznik użytkowania i instrukcje programowania
Podręcznik użytkowania i instrukcje programowania SKU:

Sterownik Siemens 808D Advance

  • SINUMERIK 808D ADVANCE jest idealnie przystosowany do wymagań nowoczesnych maszyn standardowych
  • Komunikacja między CNC a napędem przez magistralę wysokiej prędkości zapewnia skuteczną regulację położenia, która gwarantuje wysoką precyzję i optymalną wydajność skrawania
  • Zapewniony jest przy tym doskonały stosunek ceny do jakości
  • W połączeniu z nową generacją napędów wrzecion i osi SINUMERIK 808D ADVANCE wyposażony w wyświetlacz LCD 8,4″ jest najnowszym gotowym do użycia cyfrowym rozwiązaniem CNC do nowoczesnych maszyn standardowych

Zalety – wysoka precyzja dzięki rozwiązaniu cyfrowemu:

  • Większa odporność na przeciążenia wspomaga krótsze przyspieszenie i opóźnienie obrabiarki
  • Dzięki stabilnej prędkości skrawania można uzyskać lepszą jakość powierzchni obrabianego elementu

Większa trwałość:

  • Podczas obróbki skrawaniem materiałów trudnoobrabialnych można automatycznie dopasować wydajność momentu obrotowego wrzeciona, aby poprawić ochronę narzędzi skrawających i systemu wrzeciona
  • Duży zakres napięcia w SINAMICS zapobiega wyłączeniu maszyny w przypadku gorszych warunków zasilania. Z tego powodu krótsze są przestoje maszyny

Większy komfort obsługi:

  • Szybki Ethernet ułatwia uruchomienie i diagnostykę obrabiarki oraz obsługę programu NC
Zestawy płytek skrawających
Zestawy płytek skrawających SKU: 251478
Zestawy płytek skrawających
Zestaw dłut tokarskich (7 szt.) 8x8mm SKU: 251477
Zestaw dłut tokarskich (7 szt.) 8x8mm

Materiały do pobrania

Akcesoria opcjonalne

Sprawdź zakres kompatybilnych akcesoriów w zapasach

Urządzenia / płyny chłodzące i smarujące Chłodziwo (koncentrat) 5 litrów
SKU : 103184 130,00 €
Adaptery do frezowania i wiercenia Trzpień redukcyjny MT 2/1
SKU : 103805 4,80 €
Uchwyty wiertarskie Końcówka uchwytu wiertarskiego MT 2 / B 16
SKU : 104725 3,70 €
Uchwyty wiertarskie Końcówka uchwytu wiertarskiego MT 2 / B 18
SKU : 104730 7,40 €
Narzędzia i akcesoria tokarskie Kły obrotowe MT 2
SKU : 106745 41,00 €
Narzędzia i akcesoria tokarskie Zestaw współbieżnych kłów środkujących MK2
SKU : 106780 140,00 €
Usuwanie wiórów Urządzenie do usuwania wiórów Power Worker
SKU : 123040 66,00 €
