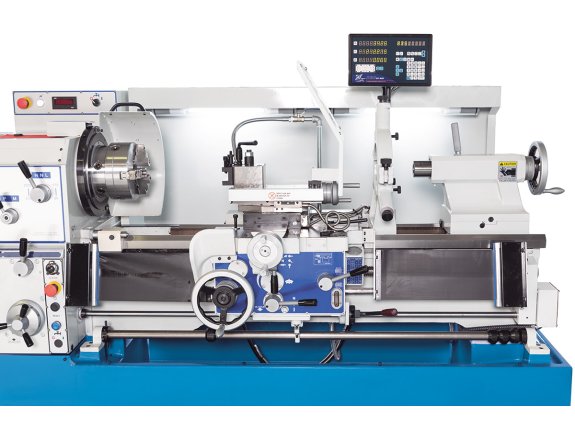

TDM S 430/1000

• Die TDM S 430 vereint höchste Präzision und perfektes Handling für die Einzel- und Kleinserienfertigung im Werkzeug- und Vorrichtungsbau und bietet darüber hinaus alle Voraussetzungen für die Aus- und Weiterbildung auf industriellem Niveau
• Die robuste Bauweise, der hohe Sicherheitsstandard und die intuitive Bedienung haben sich im Produktionsalltag bewährt
• Das massiv ausgeführte Maschinenbett aus Meehanite-Guss zeichnet sich durch breite, geschliffene und gehärtete Doppelprismenführungen aus
• Zur Bearbeitung kurzer Drehteile mit großem Durchmesser kann eine Bettbrücke demontiert werden
• Durch die große Spindelbohrung können auch längere Werkstücke durch das Drehfutter kurz gespannt werden
• 3-Fach gelagerte Hauptspindel unter der Verwendung von FAG/SKF-Lagern
• Alle Zahnräder und Wellen sind gehärtet und geschliffen und dadurch laufruhig und äußerst drehzahlfest
• Das zweistufige Hauptspindelgetriebe läuft im geschlossenen Ölbad
• Ein kraftvoller, stufenlos regelbarer Hauptspindelantrieb ermöglicht ein hohes Drehmoment für kraftvolles Zerspanung

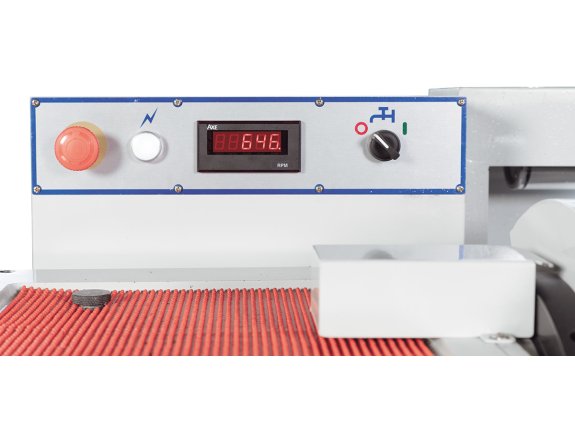

• Die gewählte Spindeldrehzahl ist auf einen großen Digitaldisplay leicht ablesbar
• Der schwenkbare Oberschlitten ist serienmäßig mit einem stabilen 4-Fach Stahlhalter ausgestattet
• Die Führungen der Z- und X-Achse sind leichtgängig und sehr präzise einstellbar
• Das Vorschubgetriebe und der Schlosskasten sind ebenfalls ölbadgeschmiert
• Der serienmäßige Anschlagvorrichtung kann für die Serienbearbeitung eingesetzt werden
• Der Reitstock ist für das Kegeldrehen von Wellen seitlich verstellbar

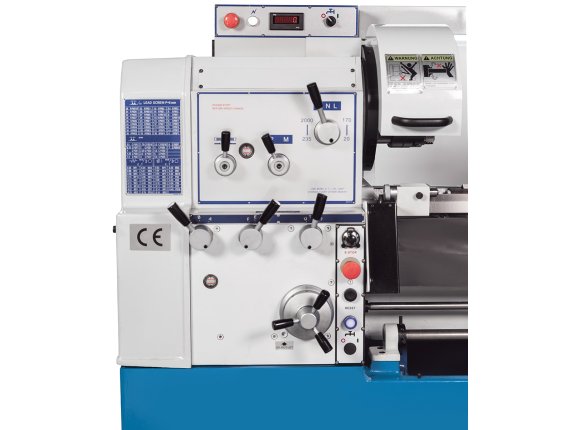

• Das übersichtliche Bedienfeld mit ergonomisch angeordneten Wahlhebeln erleichtert die Bedienung und gibt dem Bediener Sicherheit
• Der Futterschutz zeichnet sich durch eine besonders stabile Schwenkmechanik aus und ist mit einer elektrischen Überwachung ausgestattet
• Leit- und Zugspindel sind durch eine Abdeckung zuverlässig geschützt
• LED-Beleuchtungstechnik ist robust, sehr leistungsfähig und sorgt für eine optimale Ausleuchtung des Arbeitsraumes ohne unnötige Erwärmung
• Eine Gewindeuhr ermöglicht dem Bediener den richtigen Steigungsgang aufzufinden oder auch die Bearbeitung mehrgängiger Gewinde
• Positionsanzeige mit Glasmaßstäben in allen Achsen ist komplett montiert und mit Abdeckungen versehen
• Die umfangreichen Funktionen der Positionsanzeige beinhalten eine Vielzahl leicht programmierbarer Zusatzfunktionen
• Die Maschine verfügt serienmäßig über eine leistungsfähige Kühlmitteleinrichtung

Dotazione standard

• 3-Achs-Posi GF 800
• Futterflansch 195mm
• Gewindeuhr
• Wechselräder
• Feste Zentrierspitzen
• Reduzierhülse Hauptspindel
• 4-Fach Stahlhalter
• Feststehende Lünette
• Mitlaufende Lünette
• Spritzschutzwand
• Supportschutzabdeckung
• Dispositivo di protezione del portapunta
• Schnellwechselhalter mit 6 Kassetten
• LED Arbeitsleuchte
• Attrezzi di servizio
• Bedienanleitung
