KHT V 4006 CNC - Мощные гильотинные ножницы с регулируемым углом резки и проверенная временем система ЧПУ Cybelec
KHT V 4006 CNC - Мощные гильотинные ножницы с регулируемым углом резки и проверенная временем система ЧПУ Cybelec

НОЖНИЦА

KHT V 4006 CNC

Арт. : 183305

Гильотинные ножницы серии KHT V CNC производятся на заводе, оснащенном в соответствии с самыми современными технологиями. Конструкция с ножевой траверсой, которая направляется кулисой и имеет регулируемый угол реза, гарантирует минимальные деформации в заготовке и, таким образом, снижает необходимость доработки детали. Управление осуществляется с помощью сенсорного экрана. Зазор реза, угол реза и длина реза автоматически оптимально позиционируются. Высококачественный задний упор надежен и точен, а стандартные ножи подходят для обработки специальных сталей. Дополнительные комплектующие расширяют область применения гильотинных ножниц.

  • Система управления Cybelec Touch 8
  • Управляемый задний упор с ШВП
  • Управляемая регулировка зазора резания
  • Управляемая регулировка угла резания
  • Нож подходит для обработки высококачественной стали
Рабочая зона
Длина обработки 4100 мм
Вылет 150 мм
Угол реза 0,5 ° - 2 °
Число подач за минуту 10 ход/мин - 19 ход/мин
Прижим 20 шт.
Усилие прижима 32 т
Габариты рабочего стола 4400 мм x 500 мм x 830 мм
Задний упор
Задний упор 1000 мм
Скорость подачи по оси Х 9000 мм/мин
Передние опорные кронштейны
Количество опорных кронштейнов 3 шт.
Длина опорных кронштейнов 1000 мм
Режущая способность
Толщина листа (макс.) — 450 N/mm² 6 мм
Толщина листа (макс.) — 700 N/mm² 4 мм
Мощность
Мощность двигателя гл. привода 11 кВт
Объем ёмкости гидравл. блока 140 л
Размеры и масса
Габариты (Д х Ш х В) 5,15 м x 3,6 м x 2,2 м
Масса 11200 кг

Гидравлические гильотинные ножницы с направляющими и регулированием заднего упора, ширины и угла резания с помощью ЧПУ; отличаются качеством, надежностью и простотой использования

Станок

  • чрезвычайно прочная и тяжелая рама станка изготовлена с соблюдением очень строгих допусков
  • фрезерование рамы машины осуществляется на современных 5-осевых фрезерных станках за один проход — повышенная точность и срок эксплуатации
  • все компоненты, подверженные воздействию растягивающих нагрузок, проектируются и конструируются с использованием ноу-хау, что позволяет предотвращать возникновение трещин в течение долгого времени
  • cтол с нижним зажимом и траверсой для ножа спроектирован так, что позволяет минимизировать перекосы и добиться оптимального распределения нагрузки
  • для обеспечения долгосрочной защиты каждый станок покрывается двумя слоями лака, с использованием современной окрасочно-сушильной камеры, толщиной не менее 60 микрон

Опора для заготовки

  • большой рабочий стол с шариковыми роликами и стабильным боковым угловым упором обеспечивают простоту работы и надежную фиксацию стального листа
  • длинные и надежные опорные кронштейны обеспечивают стабильное крепление больших листов

Гидравлическая система

  • полированные поршни обоих гидравлических цилиндров имеют качество поверхности 2 мкм и гарантируют высокую стойкость высококачественных уплотняющих прокладок
  • блоки цилиндров производятся из высокопрочного кованого материала SAE 1040
  • гидравлическая система надежна, удобна и не требует значительных затрат на обслуживание
  • настраиваемые гидравлические прижимы, обеспечивающие рабочее усилие, фиксируют листовой металл в процессе резания близко к линии резки

Задний упор и система управления

  • длину, толщину и прочность листа оператор может легко сохранить в ЧПУ станка, при этом ширина, угол и длина резания устанавливаются автоматически
  • система заднего упора характеризуется особой прочностью, обеспечивающей возможность ее эксплуатации даже в сложных условиях производства
  • привод с шариковой винтовой парой и линейные направляющие защищены

Оснащение

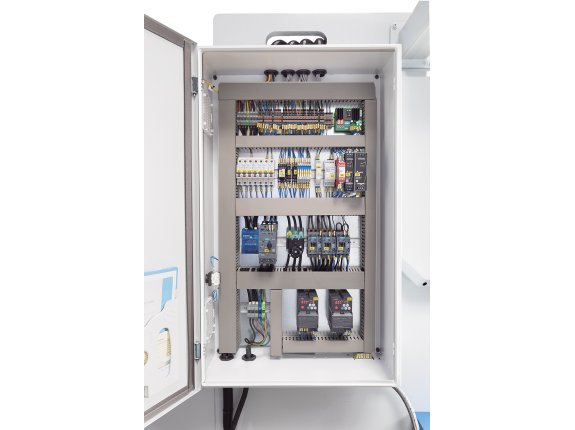

  • электрические компоненты известных производителей гарантируют надежность и высокую стабильность
  • верхние и нижние ножи предназначены для резки и нержавеющей стали
  • управление станком осуществляется с помощью педали с аварийным выключателем
  • Верхний нож оснащен двумя лезвиями, нижний — четырьмя
  • Легкая активация экорежима гильотинных ножниц серии KHT CNC для экономии электроэнергии

Безопасность

  • система защиты сконструирована в соответствии с последними европейскими требованиями безопасности
  • система безопасности со световым барьером защищает рабочую зону

система управления Cybelec Touch 8 G Арт.:
  • CybTouch 8 G — мощное расширение для высококачественной резки металлических листов
  • Как и все остальные станки CybTouch, он разработан так, чтобы работать с ним сразу мог каждый
  • Интуитивный интерфейс, отображающий только необходимую информацию, поддерживает высокий уровень автоматизации и очень прост в управлении

Простое управление

  • Сенсорный экран с высокой контрастностью и яркими цветами
  • Простые разделы, большие кнопки, наглядное отображение всей необходимой для оператора информации
  • Интуитивный и удобный для пользователя интерфейс
  • Быстрая настройка станка через раздел EasyCut
  • Контекстная помощь и окно с предупреждениями

Лучшая резка

  • Автоматическое вычисление в соответствии со спецификациями материала:
  • Автоматическая ширина реза
  • Автоматический угол реза
  • Автоматическая длина резки
  • Автоматическая коррекция заднего упора
  • Автоматический возврат
  • Система борьбы со скручиванием
  • 2/3-позиционная опора для листового металла
  • Управление давлением удержания
  • Управление системным давлением
  • Положение листа смещается, чтобы его можно было резать и посередине

Мощный

  • Возможность сохранения больших последовательностей резки и программ
  • Простая коммуникация с помощью беспроводной связи и портативного компьютера
  • Оснащен более чем 10 языками

Экорежим

  • Легкая активация экорежима гильотинных ножниц серии KHT CNC для экономии электроэнергии
  • Этот гибкий режим регулируется пользователем и не нарушает нормальную работу. Но если машина бездействует в течение длительного времени, гидравлический насос автоматически отключается
  • При этом его можно легко запустить снова соответствующей кнопкой функции на экране ввода данных
система управления Cybelec Touch 8 G
система управления Cybelec Touch 8 G Арт.:
  • CybTouch 8 G — мощное расширение для высококачественной резки металлических листов
  • Как и все остальные станки CybTouch, он разработан так, чтобы работать с ним сразу мог каждый
  • Интуитивный интерфейс, отображающий только необходимую информацию, поддерживает высокий уровень автоматизации и очень прост в управлении

Простое управление

  • Сенсорный экран с высокой контрастностью и яркими цветами
  • Простые разделы, большие кнопки, наглядное отображение всей необходимой для оператора информации
  • Интуитивный и удобный для пользователя интерфейс
  • Быстрая настройка станка через раздел EasyCut
  • Контекстная помощь и окно с предупреждениями

Лучшая резка

  • Автоматическое вычисление в соответствии со спецификациями материала:
  • Автоматическая ширина реза
  • Автоматический угол реза
  • Автоматическая длина резки
  • Автоматическая коррекция заднего упора
  • Автоматический возврат
  • Система борьбы со скручиванием
  • 2/3-позиционная опора для листового металла
  • Управление давлением удержания
  • Управление системным давлением
  • Положение листа смещается, чтобы его можно было резать и посередине

Мощный

  • Возможность сохранения больших последовательностей резки и программ
  • Простая коммуникация с помощью беспроводной связи и портативного компьютера
  • Оснащен более чем 10 языками

Экорежим

  • Легкая активация экорежима гильотинных ножниц серии KHT CNC для экономии электроэнергии
  • Этот гибкий режим регулируется пользователем и не нарушает нормальную работу. Но если машина бездействует в течение длительного времени, гидравлический насос автоматически отключается
  • При этом его можно легко запустить снова соответствующей кнопкой функции на экране ввода данных
экорежим для сбережения энергии
экорежим для сбережения энергии Арт.:
выставление ширины реза с помощью ЧПУ
выставление ширины реза с помощью ЧПУ Арт.:
моторизованный задний упор
моторизованный задний упор Арт.:
контурная индикация линии реза
контурная индикация линии реза Арт.:
стол для материала с шариковыми роликами
стол для материала с шариковыми роликами Арт.:
опорные кронштейны
опорные кронштейны Арт.:
боковой упор
боковой упор Арт.:
ножной аварийный выключатель
ножной аварийный выключатель Арт.:
защита для пальцев
защита для пальцев Арт.:
система безопасности для рабочей зоны заднего упора
система безопасности для рабочей зоны заднего упора Арт.:
стандартные пуансон и матрица для обработки листовой нержавеющей стали
стандартные пуансон и матрица для обработки листовой нержавеющей стали Арт.:
руководство по эксплуатации
руководство по эксплуатации Арт.:
Опорный кронштейн L = 1500 мм
Опорный кронштейн L = 1500 мм Арт.: 254206
Опорный кронштейн L = 1500 мм
Боковой упор L = 1500 мм Арт.: 254207
Боковой упор L = 1500 мм
Регулируемый угловой упор 0–180° Арт.: 254208
Регулируемый угловой упор 0–180°
Опорный кронштейн L = 2000 мм Арт.: 254209
Опорный кронштейн L = 2000 мм
Боковой упор L = 2000 мм Арт.: 254210
Боковой упор L = 2000 мм
Система автоматической централизованной смазки Арт.: 254211
Система автоматической централизованной смазки
Охладитель гидравлического масла Арт.: 254212
Охладитель гидравлического масла

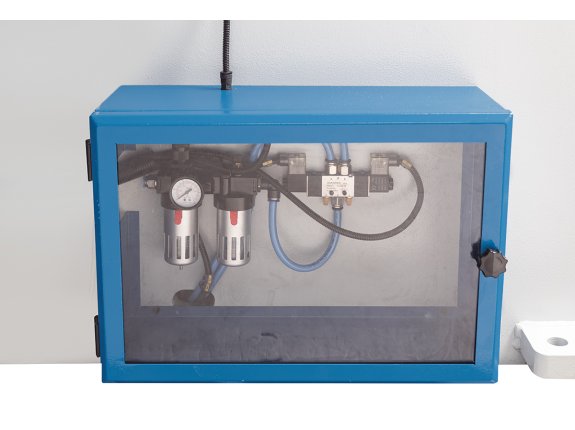

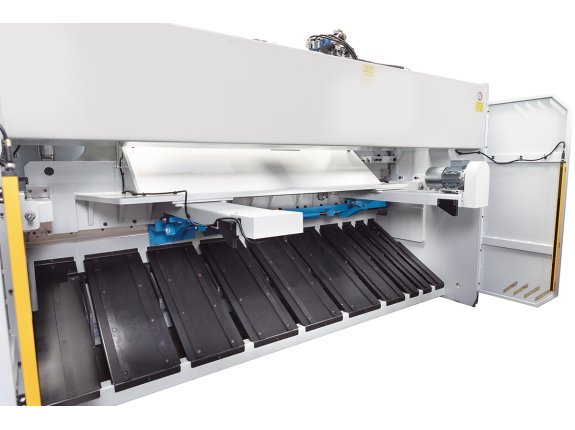

Устройство крепления стального листа (фикс.) Арт.: 254214
Устройство крепления стального листа (фикс.)
